Montage

Vous avez besoin :

Carte Arduino-Uno

  • d'une carte « Arduino - Uno »

Module Grove Base Shield

  • d'une carte d'interface du type « module Grove Base Shield » montée sur une carte « Arduino ».

Bouton-poussoir compatible Grove

  • Un module bouton-poussoir compatible « Grove »

Carte relais compatible grove
Lampe LED - E27

  • Un module d'éclairage

Boîtier d'alimentation monophasé 230V-50Hz

  • Un boîtier d'alimentation 230V-50Hz équipé d'un disjoncteur 2A et d'un arrêt d'urgence.

CONNECTER le module relais sur la broche « D2 » de la carte d'interface.



CONNECTER le bouton-poussoir sur la broche « D4 » de la carte d'interface.



RACCORDER la lampe au contact du relais comme représenté ci-contre.



FAIRE VÉRIFIER votre montage avant de continuer



RACCORDER la carte « Arduino » à un port USB de votre ordinateur.

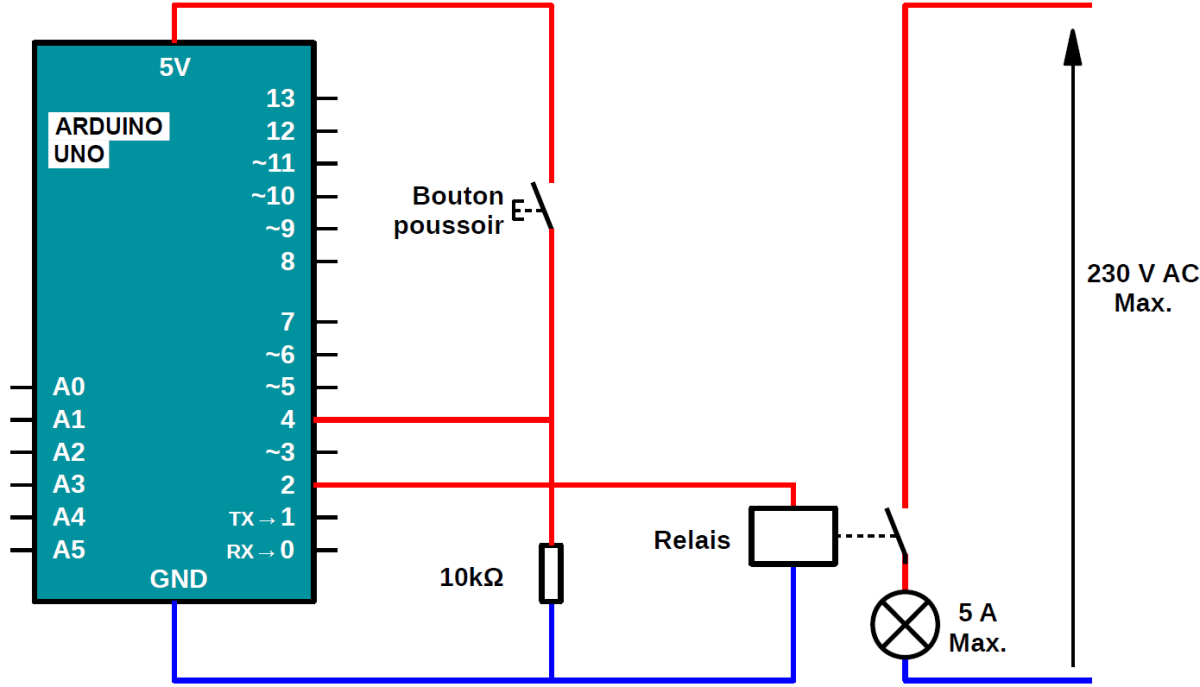

Schéma électrique équivalent
