Programmation

Fonctionnement à programmer

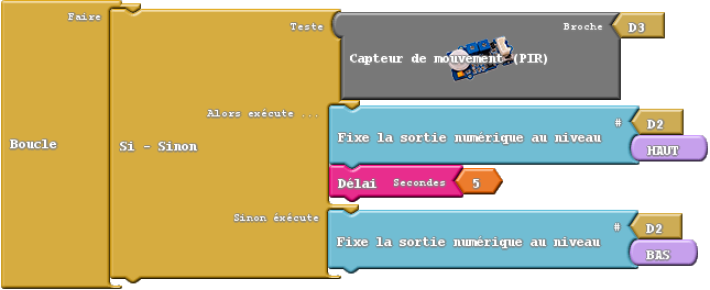

SAISIR le programme ci-dessous.



Analyse du programme

L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.

  • « Teste » si le détecteur de mouvement (PIR) sur la broche « D3 » est actif

  • « Alors » la broche « D2 » configurée en sortie numérique est mise au niveau « haut » (commander le relais pour allumer la lampe)

    • Durant un « délai » de 5 secondes.

  • « Sinon » la broche « D2 » configurée en sortie numérique est mise au niveau « bas » (désactiver le relais pour éteindre la lampe)

ENREGISTRER le programme

TRANSFÉRER le programme dans la carte « Arduino » en cliquant sur l'icône

FAIRE VALIDER le fonctionnement.
