Programmation

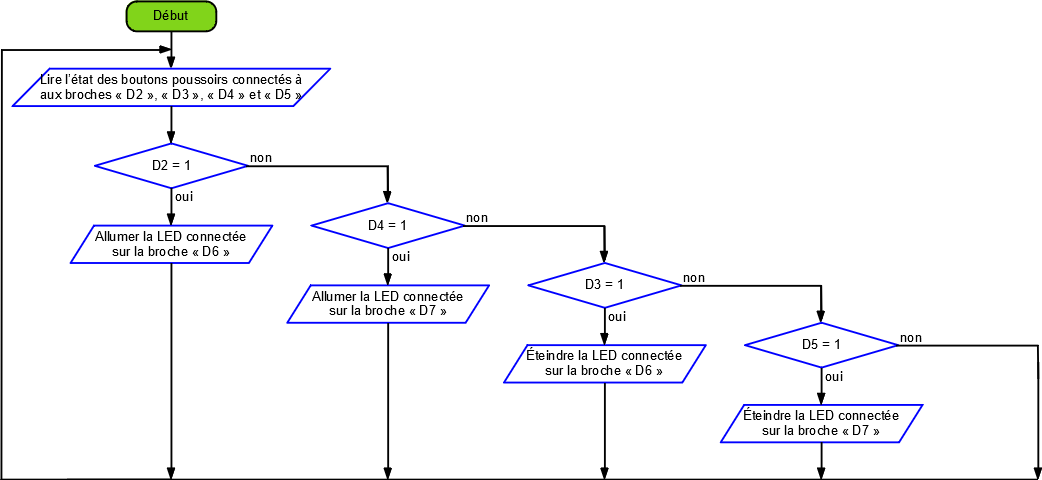

Fonctionnement à programmer

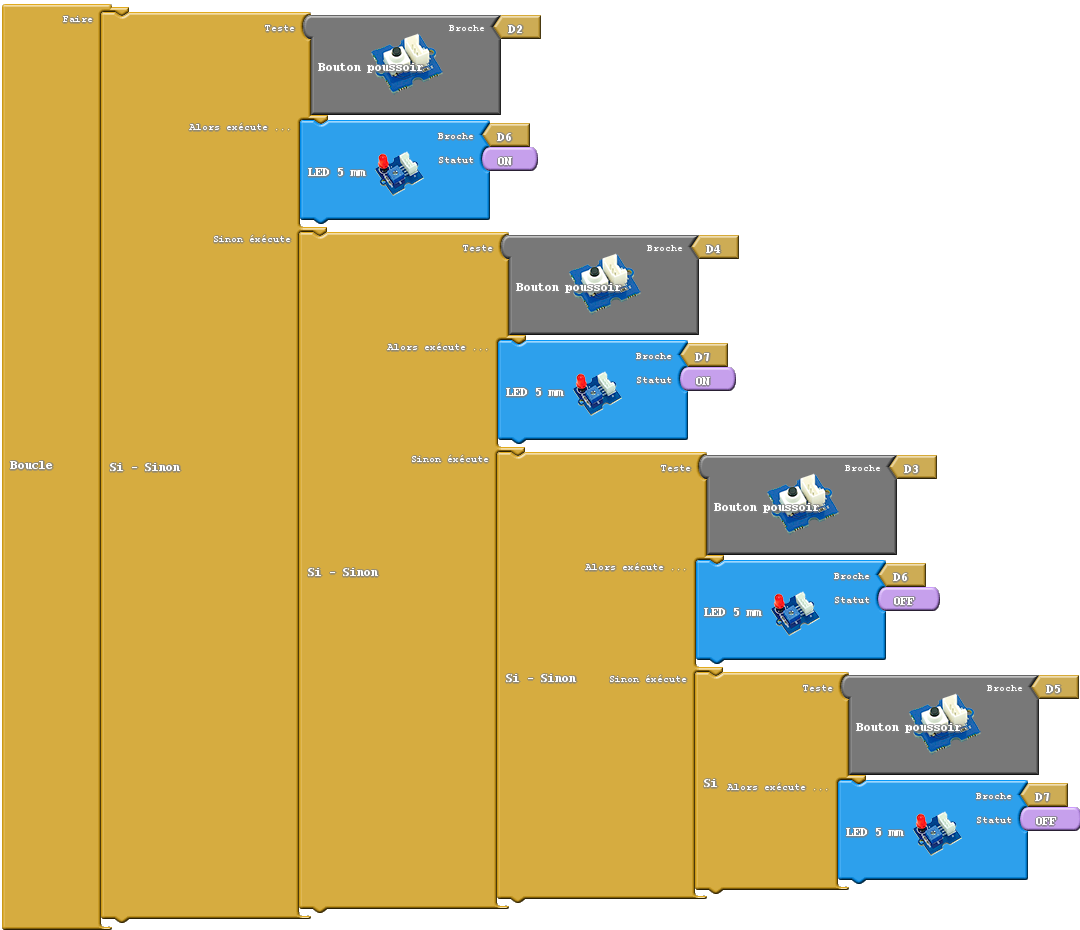

SAISIR le programme ci-dessous.
Analyse du programme
L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.
« Teste » si le bouton-poussoir connecté sur la broche « D2 » est actionné
« Alors » la broche « D6 » est mise au niveau « haut » (allume la LED sur D6)
« Sinon »
« Teste » si le bouton-poussoir connecté sur la broche « D4 » est actionné
« Alors » la broche « D7 » est mise au niveau « haut » (allume la LED sur D7)
« Sinon »
« Teste » si le bouton-poussoir connecté sur la broche « D3 » est actionné
« Alors » la broche « D6 » est mise au niveau « bas » (éteint la LED sur D6)
« Sinon »
« Teste » si le bouton-poussoir connecté sur la broche « D5 » est actionné
« Alors » la broche « D7 » est mise au niveau « bas » (éteint la LED sur D7)
ENREGISTRER le programme
TRANSFÉRER le programme dans la carte « Arduino » en cliquant sur l'icône
FAIRE VALIDER le fonctionnement.
Hors tension ENLEVER les 2 LED et CONNECTER un module 2 relais sur la broche « D6 »
Hors tension RACCORDER vos 2 récepteurs à piloter au module 2 relais comme indiqué sur le schéma électrique du constructeur. PRENDRE une alimentation adaptée pour l'alimentation électrique externe de vos récepteurs.
FAIRE VALIDER votre câblage avant mise sous tension.
