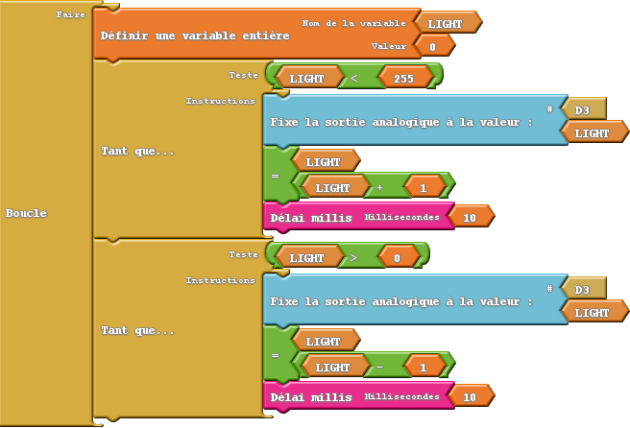

Analyse du programme

• L'ensemble des blocs sont regroupés dans une « Boucle » pour que l'exécution soit infinie.

• pour gérer la variation de l'éclairage, une variable « LIGHT » est utilisée.

• Pour commencer la variable « LIGHT » est mise à 0.

Augmentation du niveau d'éclairement :

• Tant que la variable est inférieure à 255, les instructions suivantes sont exécutées (255 correspond à un éclairement maxi)

• La broche « D3 » est configurée en sortie PWM dont la valeur dépend de la variable « LIGHT »

• La variable LIGHT est incrémentée (LIGHT = LIGHT + 1)

• Une attente de 10 ms permet de régler le passage d'une LED éteinte à un niveau d'éclairement de 100 % en 2,5 secondes (10ms x 255 = 2550 ms = 2,55 s)

Diminution du niveau d'éclairement :

• Tant que la variable est supérieur à 0, les instructions suivantes sont exécutées (0correspond à un éclairement nul)

• La broche « D3 » est configurée en sortie PWM dont la valeur dépend de la variable « LIGHT »

• La variable LIGHT est décrémentée (LIGHT = LIGHT - 1)

• Une attente de 10 ms permet de régler le passage d'une LED allumée à éteinte en 2,5 secondes (10ms x 255 = 2550 ms = 2,55 s)
