Montage

Dans un premier temps, nous allons relever la plage de valeurs fournies par le diviseur de tension.

Vous avez besoin :

Carte Arduino-Uno

  • d'une carte « Arduino - Uno »

Module Grove Base Shield

  • d'une carte d'interface du type « module Grove Base Shield » montée sur une carte « Arduino ».

LED 5mm compatible Grove

  • Un module led 5 mm compatible « Grove »

Alimentation stabilisée 0-15V

  • Une alimentation stabilisée 0 - 15V

CONNECTER la LED sur la broche « D2 » de la carte d'interface ;



CONNECTER le diviseur de tension (commutateur sur 3) sur l'entrée analogique « A0 » de la carte d'interface.

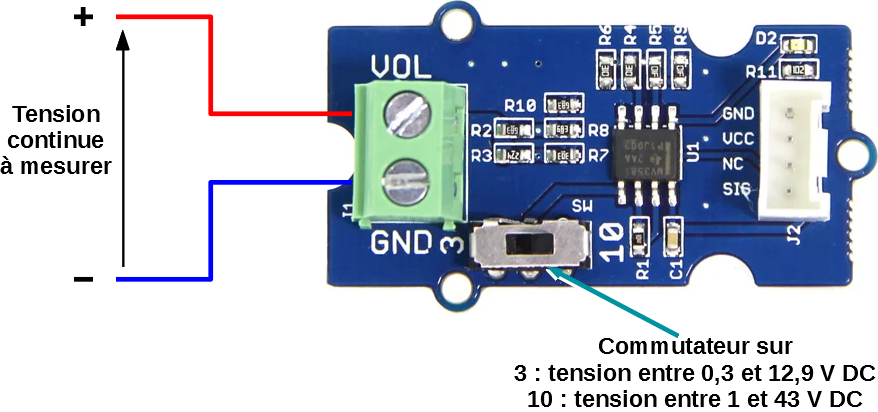

BRANCHER une alimentation stabilisée 0 à 15 Volts sur le diviseur de tension (voir schéma ci-dessous).



RACCORDER la carte « Arduino » à un port USB de votre ordinateur.

Schéma électrique
