Conception du moule

3-1 Chargement des modules numériques

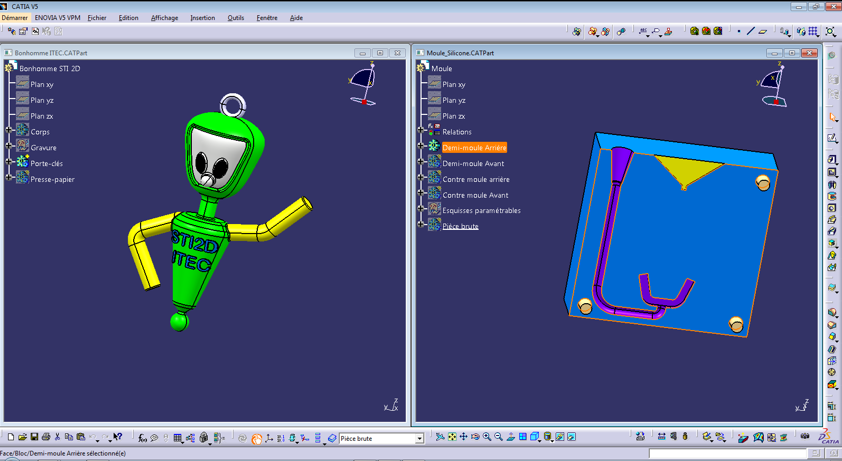

Chargement des fichiers

  • Ouverture des fichiers sur le même écran

    1. Charger le fichier de définition de la pièce

    2. Charger le fichier ‘'Moule_Silicone.Catpart''

    3. Sélectionner l'affichage ‘'Mosaïque verticale'' dans l'onglet ‘'Fenêtre'' pour avoir les deux fichiers à l'écran

Copie de la pièce dans le fichier ‘'Moule_Silicone.Catpart''

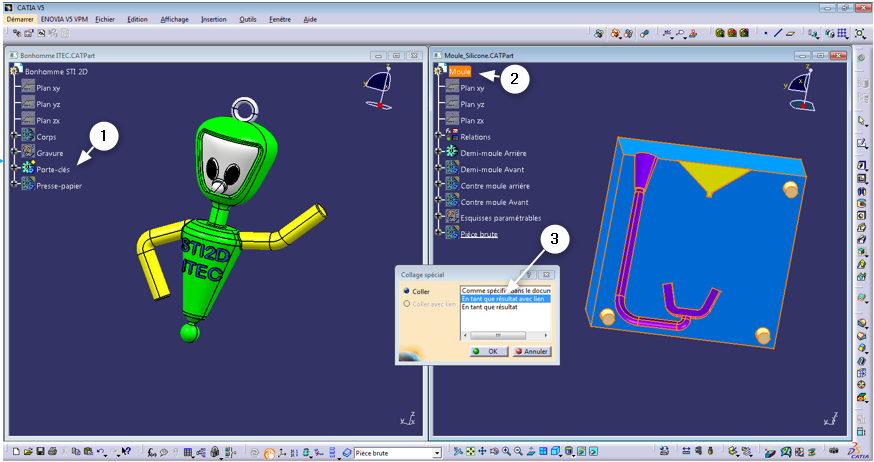

  • Importer le corps de la pièce à fabriquer dans le fichier du moule

    1. Sélectionner le corps de pièce à copier ‘' Porte-clés '' avec un clic droit et valider le choix ‘'Copier''.

    2. Sélectionner ‘'Moule'' dans la fenêtre du moule avec un clic droit et valider le choix ''Collage spécial...''.

    3. Sélectionner ‘' En tant que résultats avec lien

  • Répéter l'opération pour obtenir deux corps de pièces ''Porte-clé'' puis cacher ce deuxième Porte-clé.

Attention

Enregistrer votre travail dans votre espace personnel réseau.

3-2- Conception du demi-moule arrière

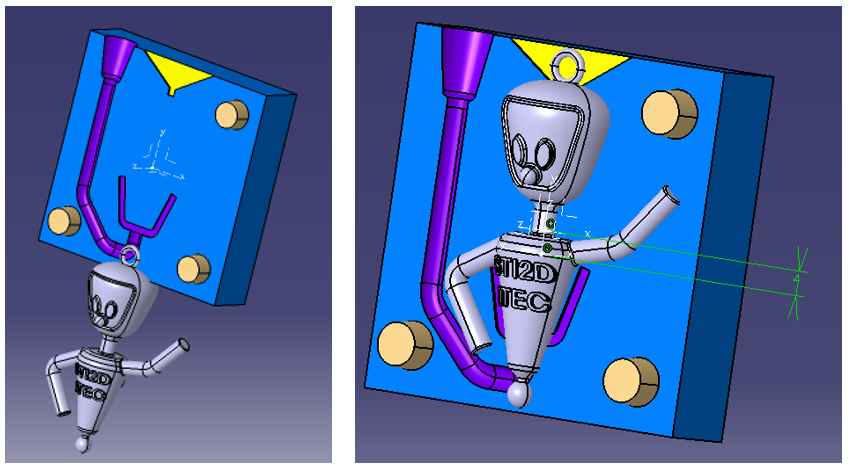

Positionner la pièce dans le demi-moule arrière

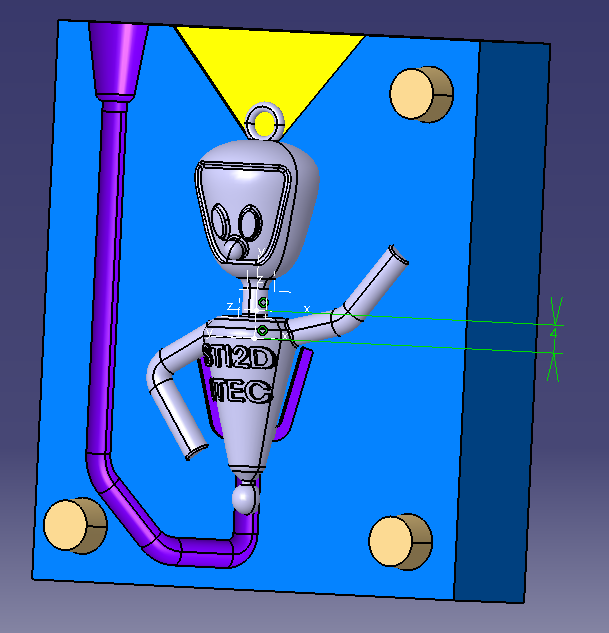

  1. Centrer la pièce sur le moule en définissant des contraintes entre le repère de la pièce et celui du moule.

    • Créer une contrainte de coïncidence entre le plan de symétrie de la pièce( plan yz)et le plan de joint du moule (plan xy ).

    • Créer une contrainte de coïncidence entre le plan vertical de la pièce ( plan xz) et le plan yz du moule pour centrer horizontalement la pièce.

    • Créer une contrainte de distance entre les deux origines des repères et adapter le distance pour centrer verticalement la pièce.

Créer un deuxième corps de pièces "Porte-clé".

  • Copier et coller le corps de pièce " Porte-clé" en tant que résultat avec lien pour obtenir deux corps de pièces "Porte-clé".

  • Cacher ce dernier.

Adapter les dimensions du moule à la pièce et réaliser l'empreinte afin que l'épaisseur de matière du moule soit d'environ 15mm.

Les esquisses sont dans le set géométrique Esquisses paramétrables, les valeurs des contraintes de dimension sont paramétrées par les valeurs définies dans la partie Paramètres[1] de l'arbre de construction

  • Éditer chaque paramètre et saisir les valeurs suivantes :

    Épaisseur du demi-moule arrière

    20 mm

    Hauteur

    80 mm

    Largeur

    70 mm

    Épaisseur du demi-moule avant

    20 mm

Réaliser l'empreinte de la pièce dans le moule avec l'opération booléenne "Retirer" en retirant le corps de pièce ''Porte-clé'' du corps de pièce "Demi-moule arrière.

Adapter les éléments du moule (Trou de coulée, évents, plots de centrage) à partir des esquisses du set géométrique Esquisses paramétrables[2]

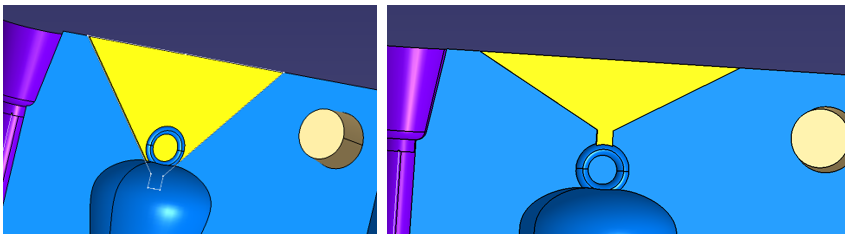

Éditer l'esquisse ‘'trou de coulée_guide'' et faire l'adaptation pour obtenir le résultat ci-contre.

  • Éditer l'esquisse ‘' canaux de coulées ''et faire l'adaptation pour obtenir le résultat ci-contre.

Déplacer les entités avec la souris pour obtenir le résultat ci-contre.

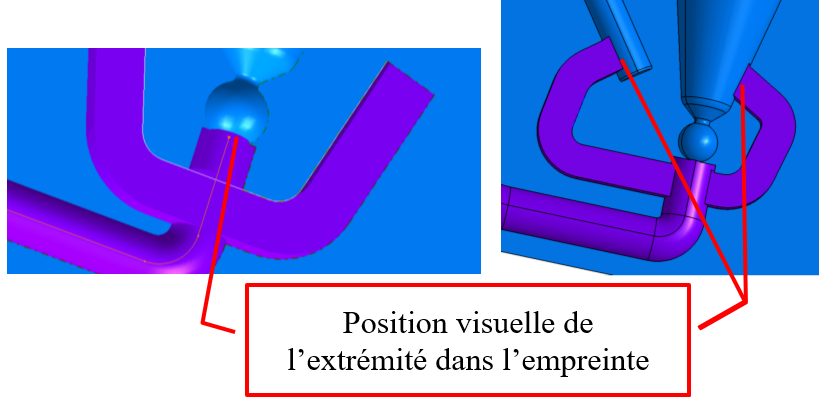

Éditer l'esquisse ‘' Events ‘', et déplacer, avec la souris, le bas de l'esquisse pour que le trou de l'évent débouche dans la cavité de la pièce pour obtenir le résultat ci-contre

Attention

Enregistrer votre travail dans votre espace personnel réseau.

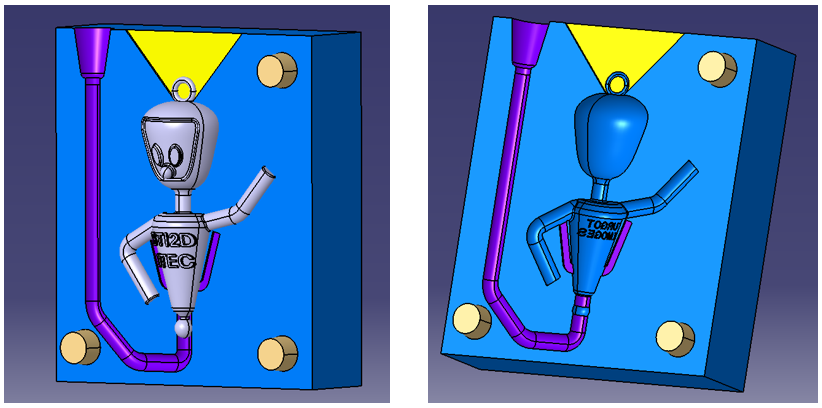

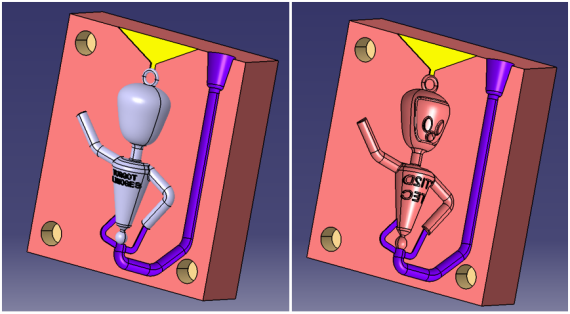

3-3- Conception du demi-moule avant

Afficher le demi-moule avant et le porte-clé

Cacher le demi-moule arrière

Réaliser la soustraction booléenne de la même manière que pour le demi-moule arrière.

Attention

Enregistrer votre travail dans votre espace personnel réseau.
