4- Étude cinématique Réducteur
1- Problématique
La problématique à résoudre est de vérifier que le rapport existant entre les fréquences de rotation de la vis et du capteur valide ou non le choix effectué par les concepteurs pour répondre à l'attente.

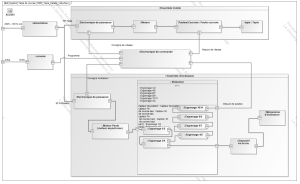

2- Diagramme IBD : détails du réducteur

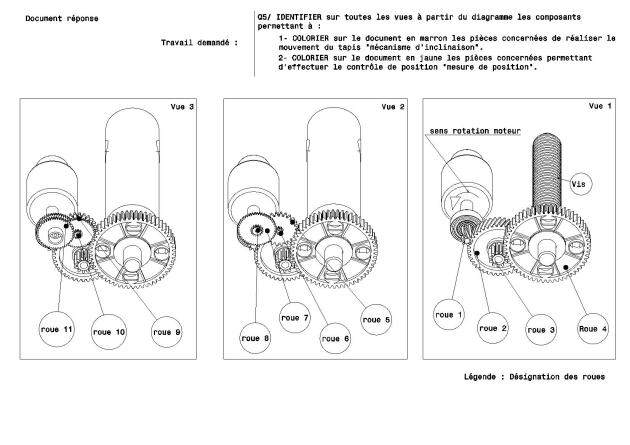

Q6/ A partir du diagramme IBD, ci-contre, IDENTIFIER sur le document réponse les composants permettant de :
de réaliser le mouvement du tapis "mécanisme d'inclinaison" :
COLORIER sur le document en marron les pièces concernées.
d'effectuer le contrôle de position "mesure de position" :
COLORIER sur le document en jaune les pièces concernées.
DONNER le sens de rotation de la vis ainsi que la roue 11 par une flèche sur le document-réponse.
PRÉCISER si il s'agit du sens horaire (signe +) ou anti-horaire (signe -).

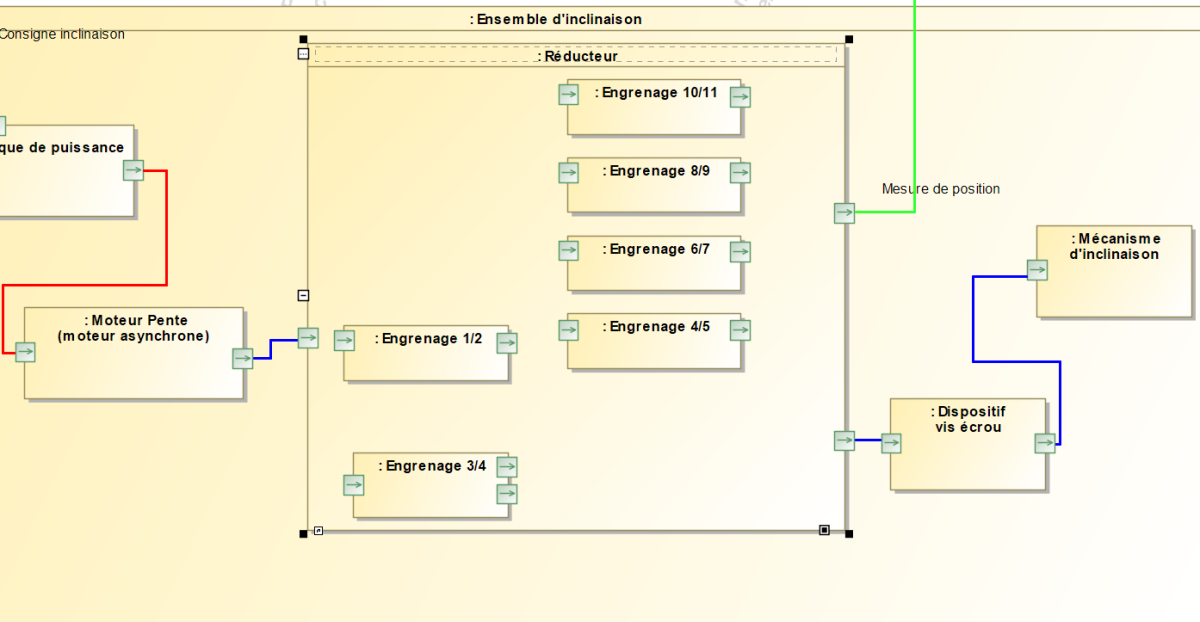

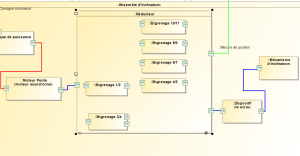

Q7/ COMPLÉTER le synoptique
Vous devez reconstituer les flux d'énergie participant au mouvement d'inclinaison du tapis et le flux d'information nécessaire contrôle de position.

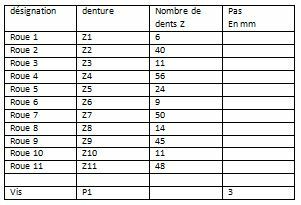

COMPLÉTER les blocs "Engrenages" en indiquant le rapport de transmission.
