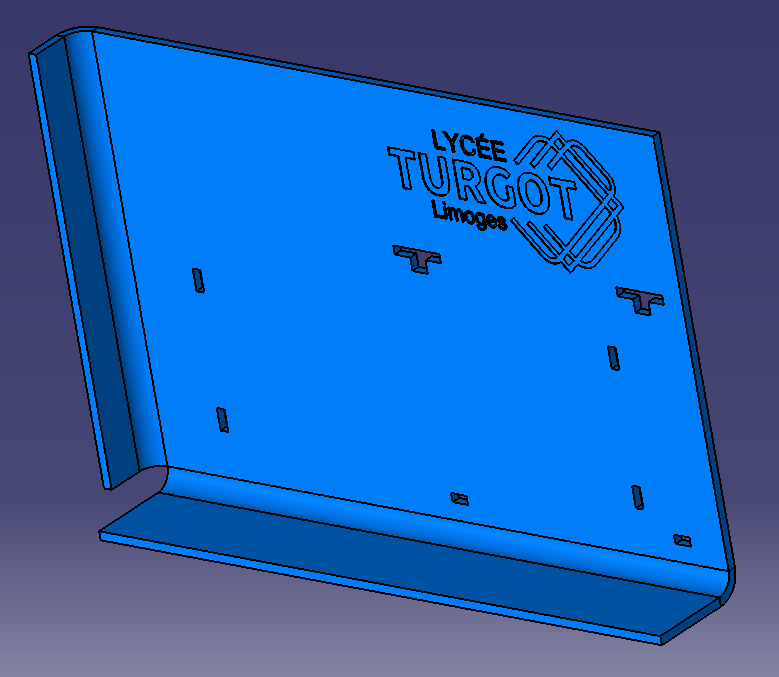

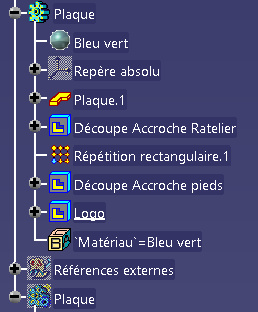

Structure de construction de la plaque
L'arbre comporte 4 parties :
Définition générique de la tôle
Corps de pièces définissant la géométrie de la pièce.
Set géométrique contenant les références géométrique associées à d'autres pièces de l'assemblage (Conception en contexte)
Corps de pièce contenant la géométrie de la pièce dépliée (découpée dans la tôle plane) c'est ce que l'on appel le flan.

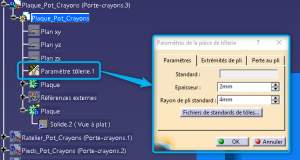

1 - Définition de la tôle
Permet de définir les paramètres constants de la pièce de tôlerie.
Son épaisseur et la valeur des rayons de raccordement utilisés pour relier deux surfaces
2 - Définition géométrique de la pièce

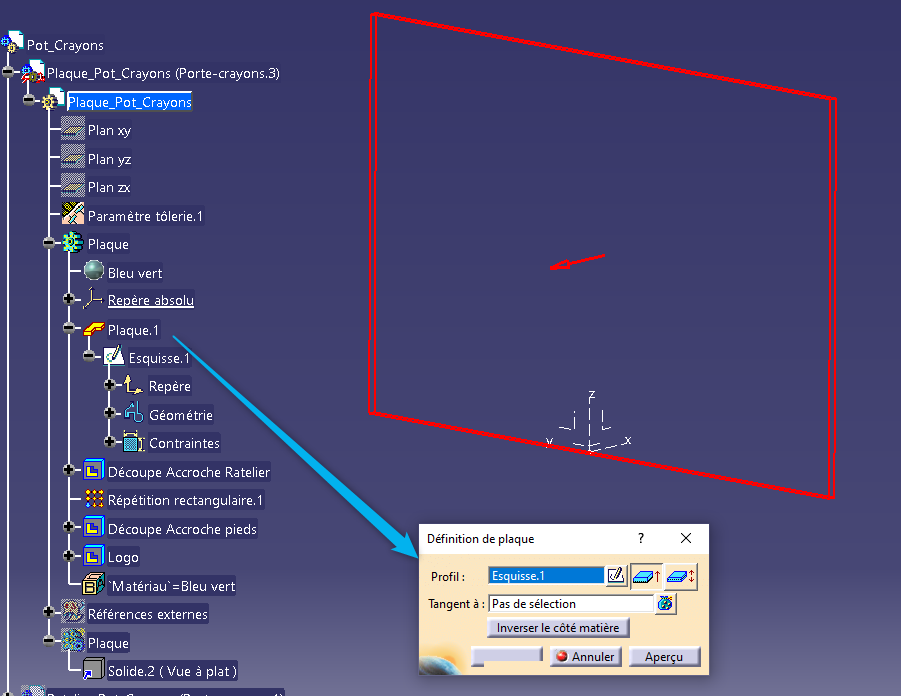

2-1 - Définition de la plaque de base :
A partir d'une esquisse ont définie la première surface plane de la pièce.

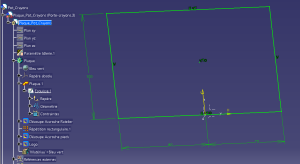

Esquisse de la plaque

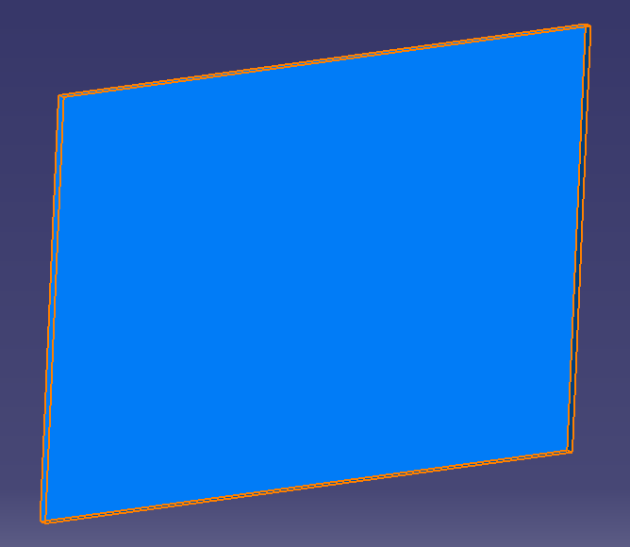

Extrusion de l'esquisse pour obtenir la plaque de base.

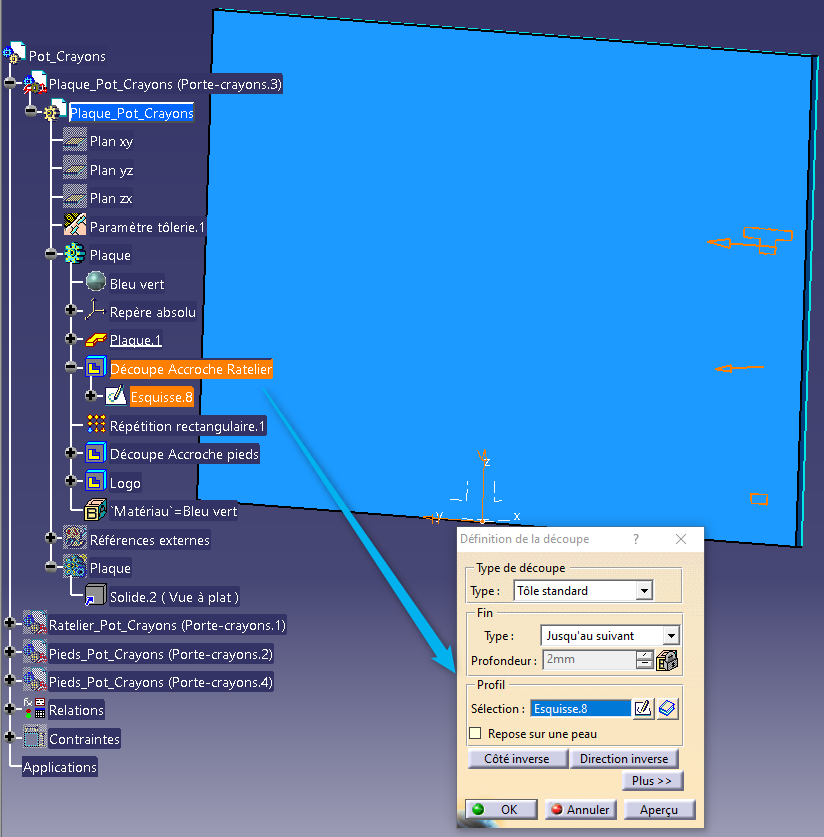

2-2 Réalisation des découpes de fixation du râtelier
Création de l'esquisse contrainte à partir des pièces environnantes.
Réalisation de la poche sur toute l'épaisseur de la tôle.

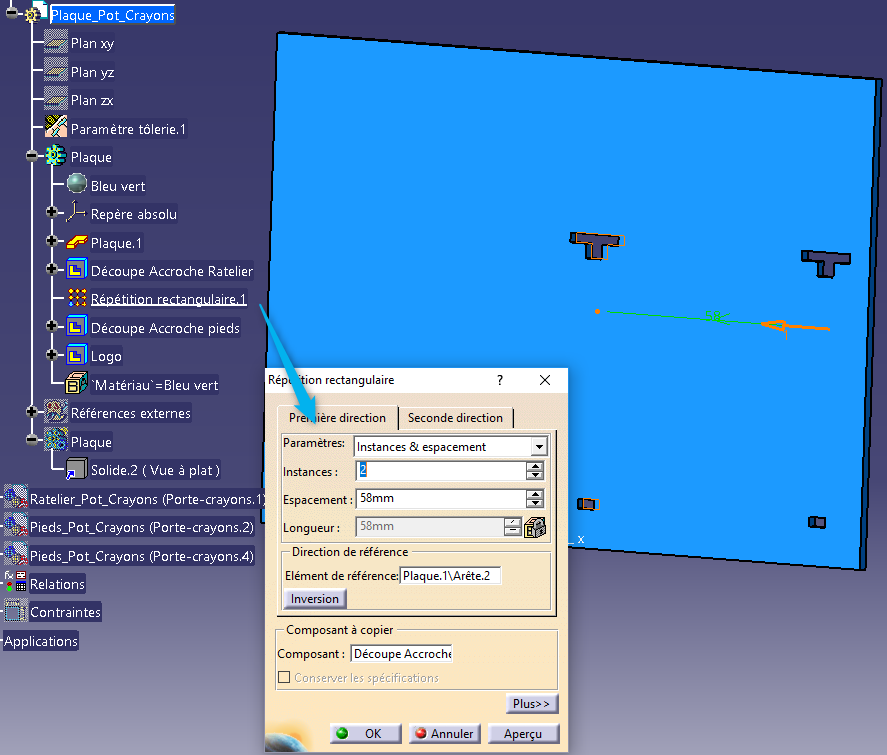

2-3 Duplication de la découpe
Dupliquer la poche de définition des fixations du râtelier avec la fonction "Répétition rectangulaire"

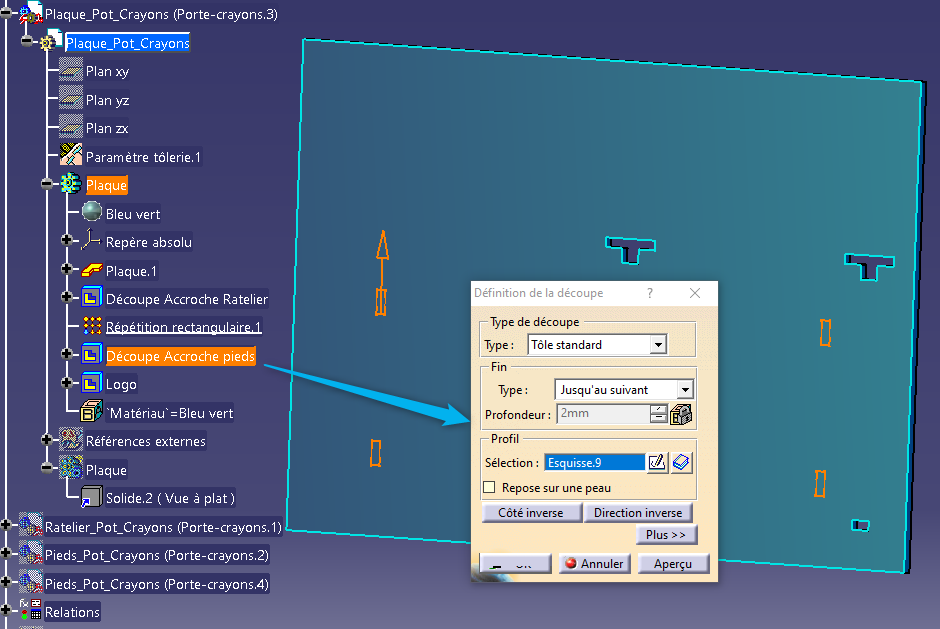

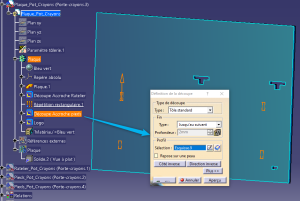

2-4 Réalisation des découpes de fixation des pieds
Création de l'esquisse contrainte à partir des pièces environnantes.
Réalisation de la poche sur toute l'épaisseur de la tôle.

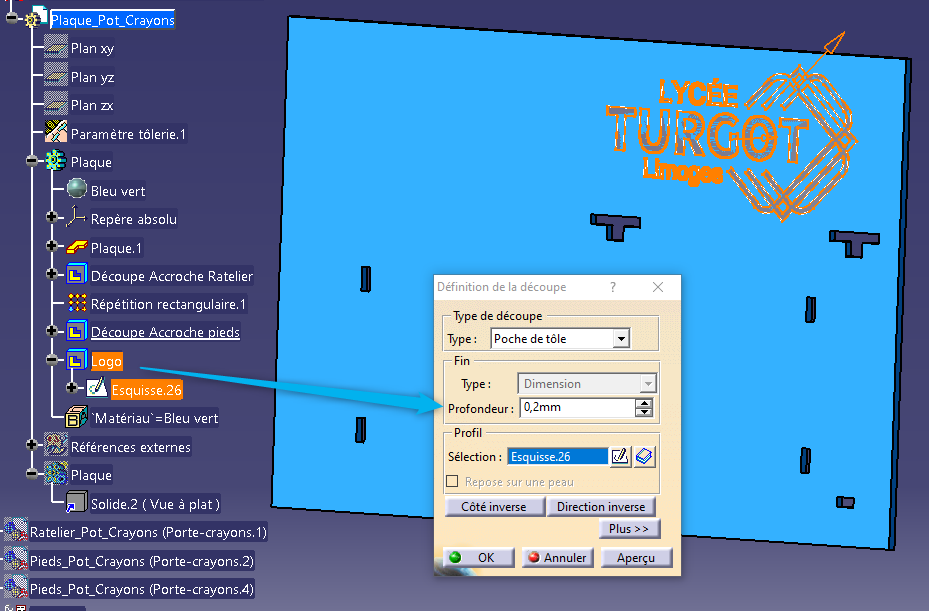

2-5 Réalisation de la gravure
Après avoir collé le logo à partir d'un fichier DXF.
Réaliser une poche dans a tôle.

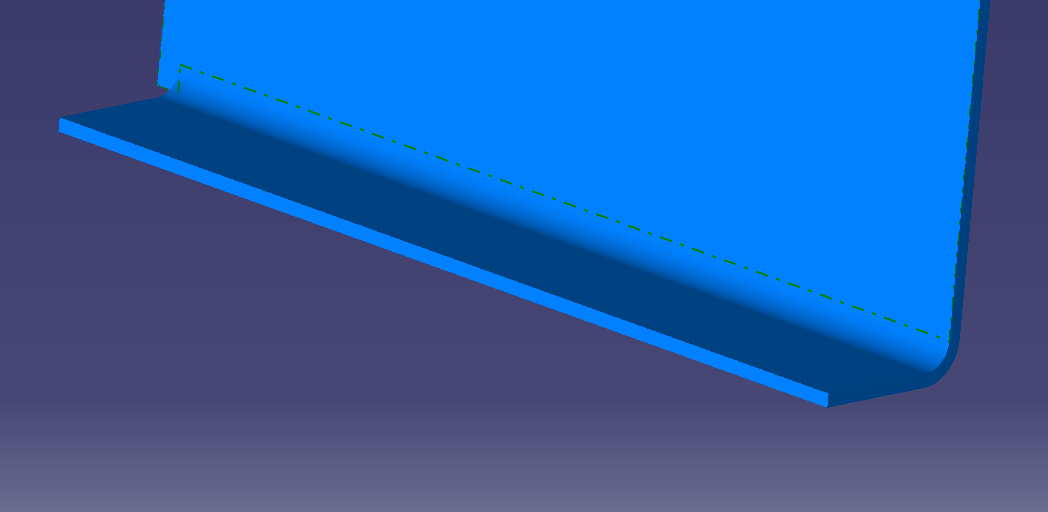

2-6 Réalisation du pli bas
Définition d'un rebord de 25 mm de large et ayant un décrochement de 4 mm à droite.
SELECTIONNER l'arête inférieure de la plaque
2-7 - Réalisation du pli latéral
Procéder de la même manière pour le coté latéral gauche en ajoutant un pli :
à 90°
de 15 mm de large
un déport de 4mm en bas.
