Calcul du volume de silicone nécessaire

Sachant que l'épaisseur minimum d'un moule en silicone doit être supérieure à 15mm.

Q1/ DÉTERMINER la hauteur de silicone afin que l'épaisseur minimum soit de 15mm, FAIRE une trace sur une plaque de coffrage pour indiquer le niveau de remplissage.

Q2/MESURER avec un réglet les dimensions du volume de silicone pour chaque coffrage.

Q3/ CALCULER le volume V total nécessaire pour les deux coffrages.

Q4/ CALCULER les masses de résine et de catalyseur à mélanger pour obtenir le volume de silicone nécessaire.

Calculer les proportions de résine et de catalyseur nécessaire pour faire les deux demi-moules :

Données :

Densité du silicone : ρS = 1.07

Calcul de la masse de silicone nécessaire :

MS = VS x ρS

Calcul des proportions :

Le fabriquant donne la proportion entre la masse de résine (MR) et de catalyseur (MC). pour le silicone AXSON ESSIL 291, le mélange doit être constitué de 10% de catalyseur (pour 100gr de résine, mettre 10gr de catalyseur)

MS = MR + MC avec MC = MR x 0.1

Ce qui donne :

MS = MR + (MR x 0.1) = MR (1+0.1)

Donc :

MR = MS / 1.1

et

MC = MR x 0.1

Téléverser le dossier zippé « Appli_Moule_Silicone.zip » dans l'espace personnel réseau et en extraire tout le contenu (cliquer droit sur le dossier et opter pour Extraire tout...). Effacer ensuite le dossier zippé.

Appli_Moule_Silicone.zip [zip]

LANCER l'application ''Aide à la coulée sous vide"

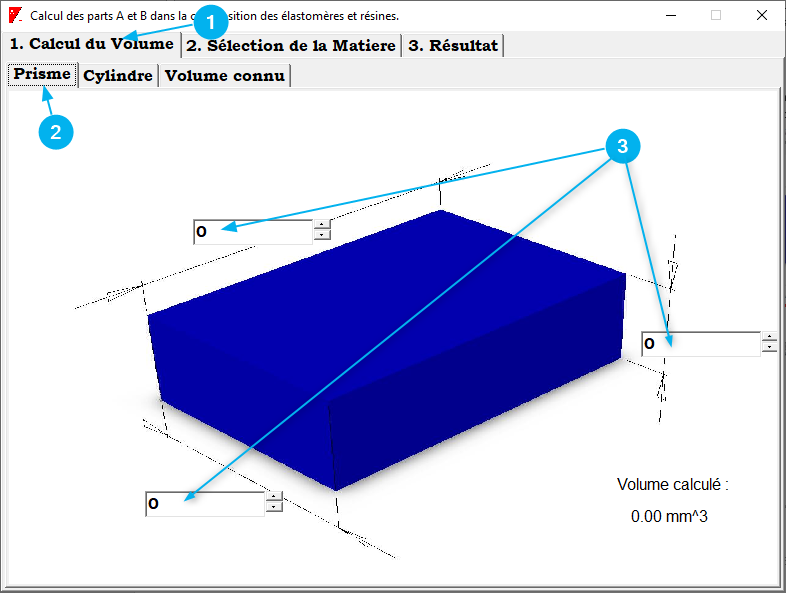

  1. AFFICHER l'onglet 1. Calcul du volume

  2. AFFICHER l'onglet Prisme

  3. SAISIR les valeurs des dimensions des coffrages (Attention il y a deux coffrages à remplir)

Q5/ NOTER le volume obtenu, COMPARER avec le volume calculé à la question Q3/

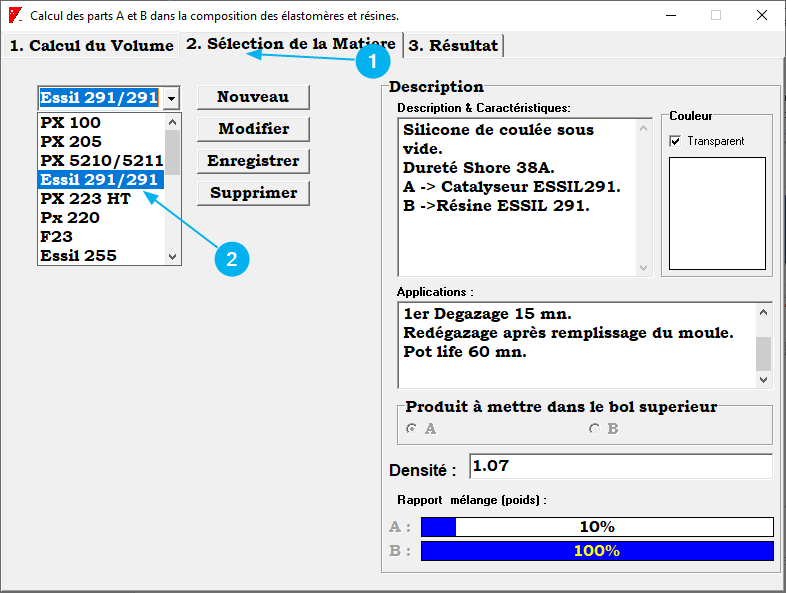

  1. AFFICHER L'onglet "2. Sélection de la Matière"

  2. SÉLECTIONNER "Essil291/291" dans la liste déroulante

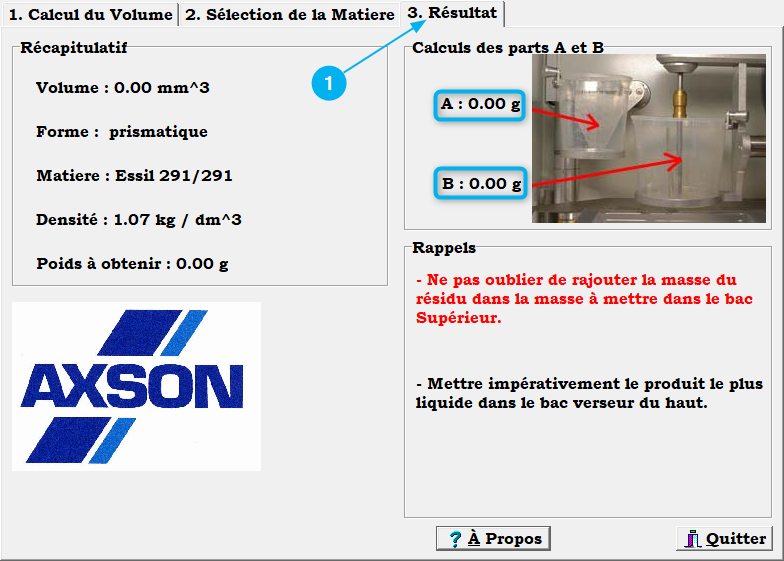

AFFICHER l'onglet -3- Résultat qui vous donne les quantités de chaque composant à peser.

Q6/ NOTER les deux masses de Catalyseur A et de Résine B , COMPARER avec les masses calculées à la question Q4/
