Préparation Feuille

1- Description du brut

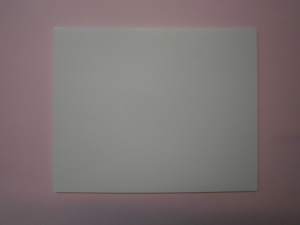

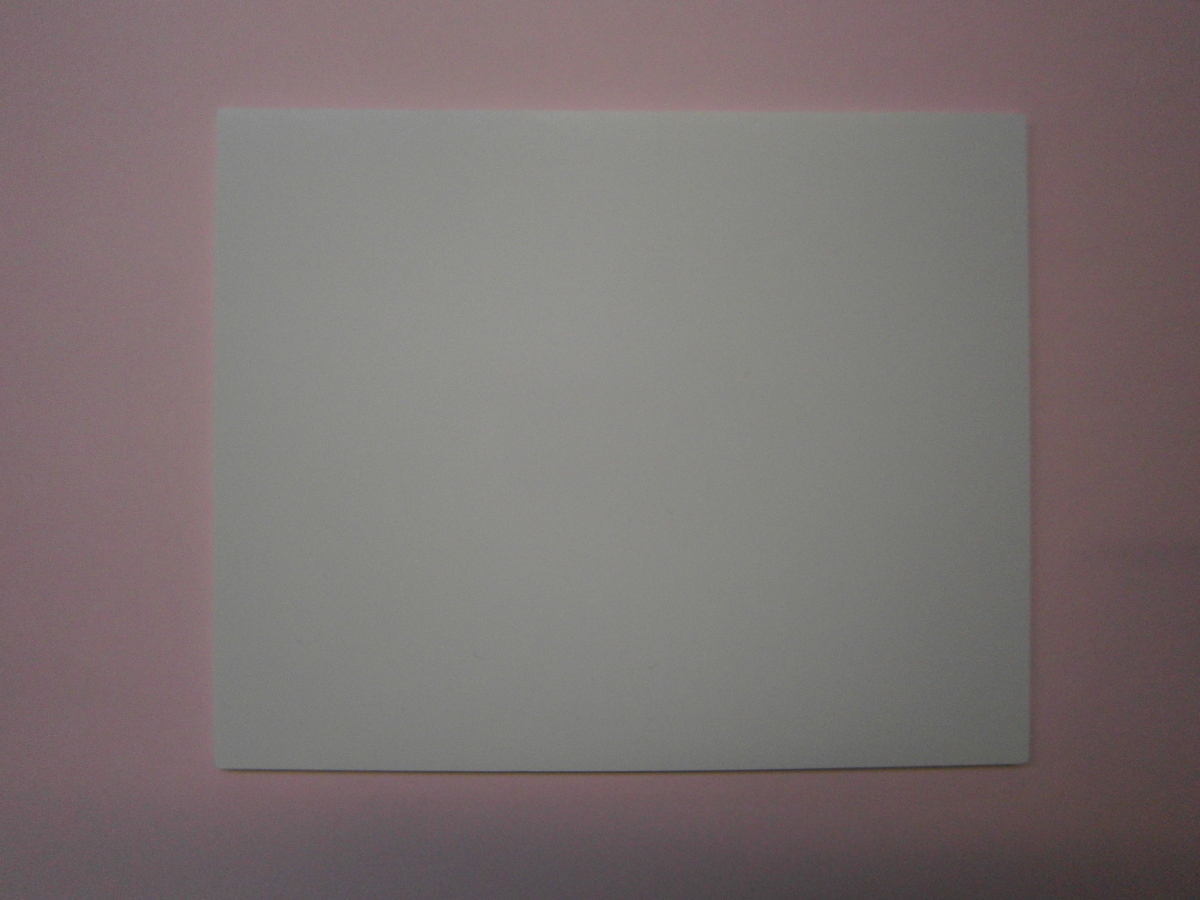

plaque de polystyrène : dimensions en mm :

  • épaisseur : 3

  • largeur : 136

  • longueur : 165

2- quadrillage de la feuille

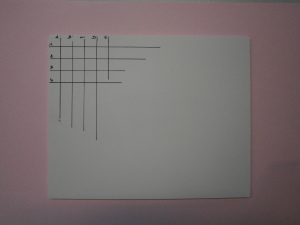

Afin d'effectuer une analyse du process de thermoformage, il est nécessaire de quadriller le brut comme indiqué sur l'image associée.

On note que la résolution est donnée par un découpage de 10 mm * 10 mm en commençant par l'angle haut gauche.

nota : demander à l'enseignant le matériel de tracé (stylo indélébile)

3- sectorisation de la feuille

Pour la suite de l'étude, il peut être nécessaire de définir les secteurs observés.

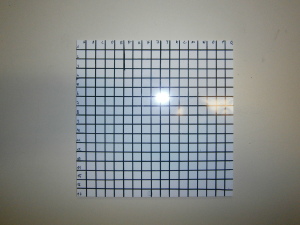

Le protocole de définition des secteurs est donné dans l'image ci-contre :

  1. les axes verticaux porteront des lettres dans l'ordre alphabétique

  2. les axes horizontaux seront définis par des nombres.

.

4- Masse

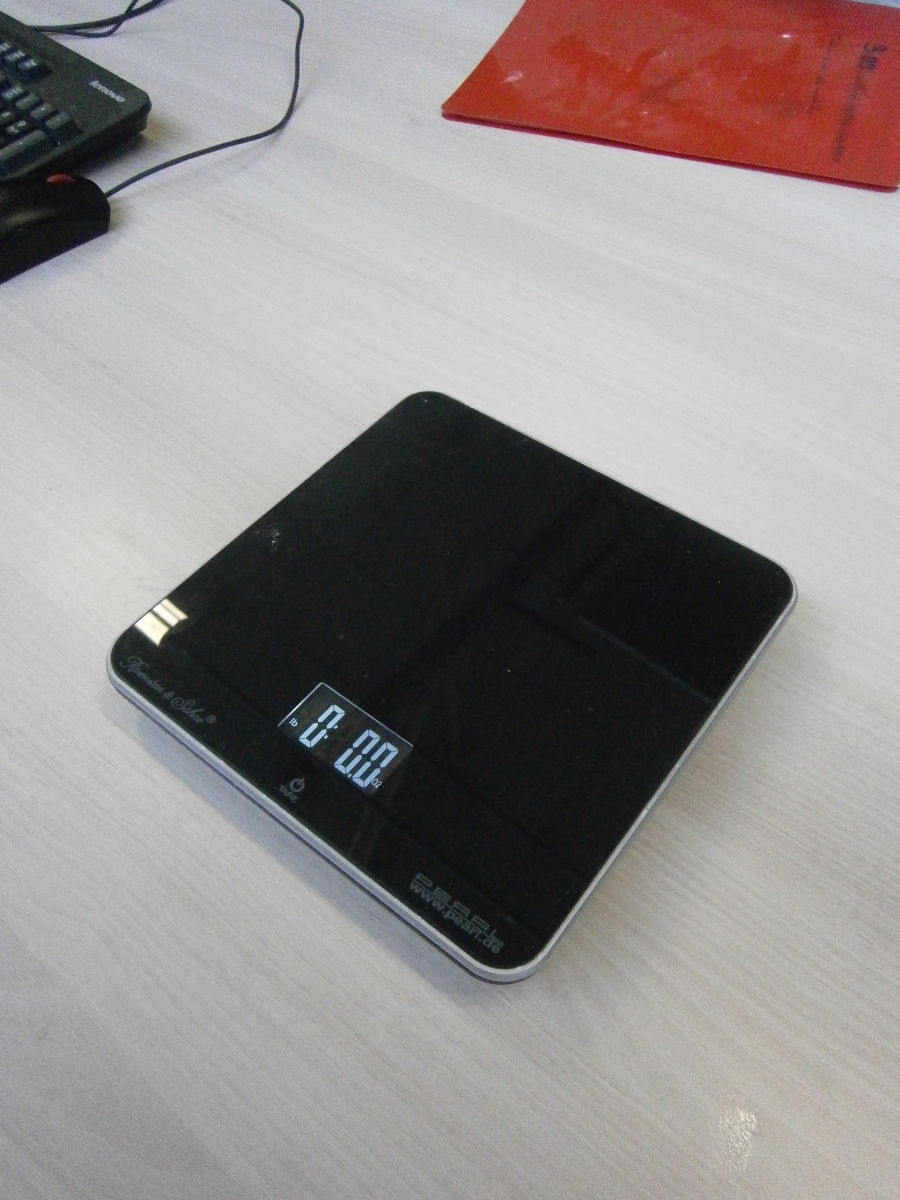

A l'aide de la balance, PESER la masse de la plaque (attention vérifier l'unité de mesure en gramme)
