Logiciel INVOLT - MODE OPERATOIRE

  • PROGRAMMATION

COLLER le dossier INVOLT nommé « nwjs-v0.43.3-win-x64 » sur le bureau de votre ordinateur.

Ce dossier de trouve sur le réseau commun du lycée ou en téléchargement ci-dessous.

nwjs-v0.43.3-win-x64.zip [zip]



Modification du programme Arduino : dans l'arborescence du dossier que vous venez de coller :

  • RECHERCHER le dossier ''involt-basic'' dans ''arduino.

  • OUVRIR le fichier « involt-basic.ino ;» avec le logiciel Arduino.

  • AJOUTER les lignes de programme adéquat (langage C Arduino) juste après la ligne : "//PUT YOUR CODE HERE"

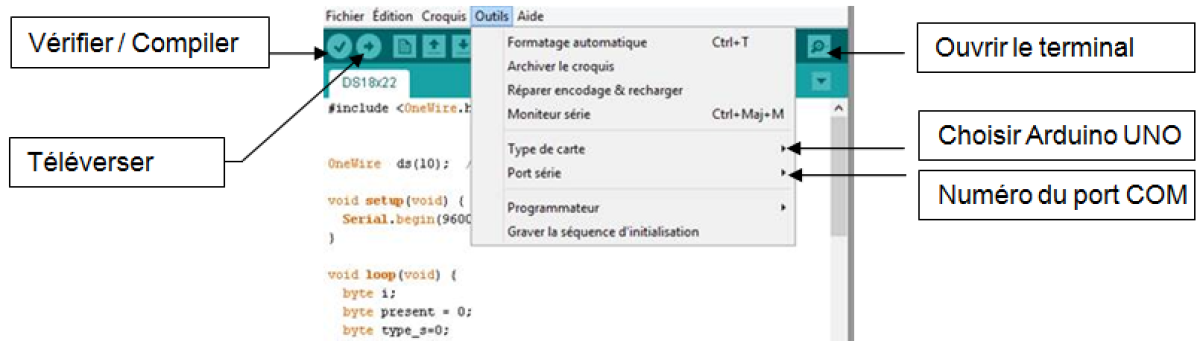

  • Dans l'onglet « Outils[1] », CHOISIR le type de votre carte Arduino ainsi que son port de communication

  • TÉLÉVERSER ce programme modifié dans la carte Arduino avec le bouton.

  • FERMER le logiciel Arduino



Modification de la page web :

  • Dans le dossier « www », OUVRIR le fichier « app.html » ; avec un éditeur de texte comme Notepad.

  • AJOUTER les lignes de programme adéquat (langage html) [pdf] [pdf] entre les balises <body> et </body>.

  • ENREGISTRER puis FERMER le fichier modifié (sans changer son nom).



  • ESSAIS

Dans le dossier « nwjs-v0.43.3-win-x64 »

  • OUVRIR l'application « nw »,

  • CHOISIR le port USB sur lequel est connecté votre carte Arduino, votre page html doit s'afficher.

  • EFFECTUER des essais et FAIRE VALIDER par le professeur



NE PAS OUBLIER de fermer l’application « nw » avant d'effectuer un nouveau téléversement dans votre carte Arduino.
