1. Le mécanisme

Visionner les vidéos et documents suivants afin de répondre aux exercices qui suivent.Nomenclature mécanisme [pdf]

Eclaté serrure.exe [exe]
Serrure non indexée.exe [exe]
Indexage.exe [exe]

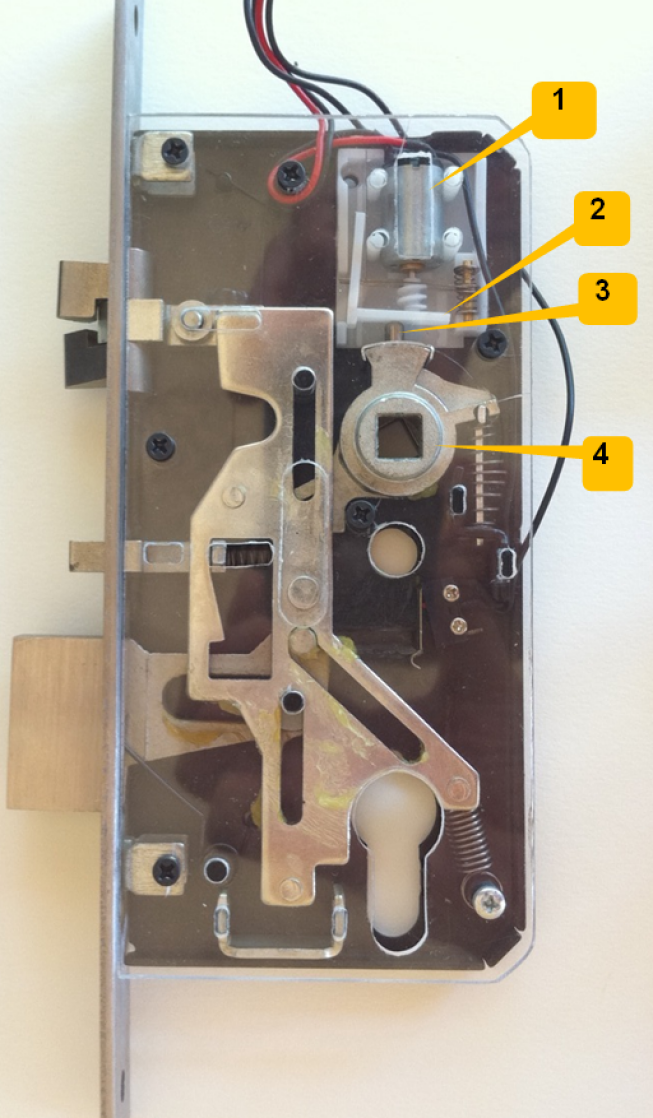

Q2/ IDENTIFIER les différentes parties (1, 2, 3 et 4) du mécanisme de la serrure en utilisant les désignations de la nomenclature.

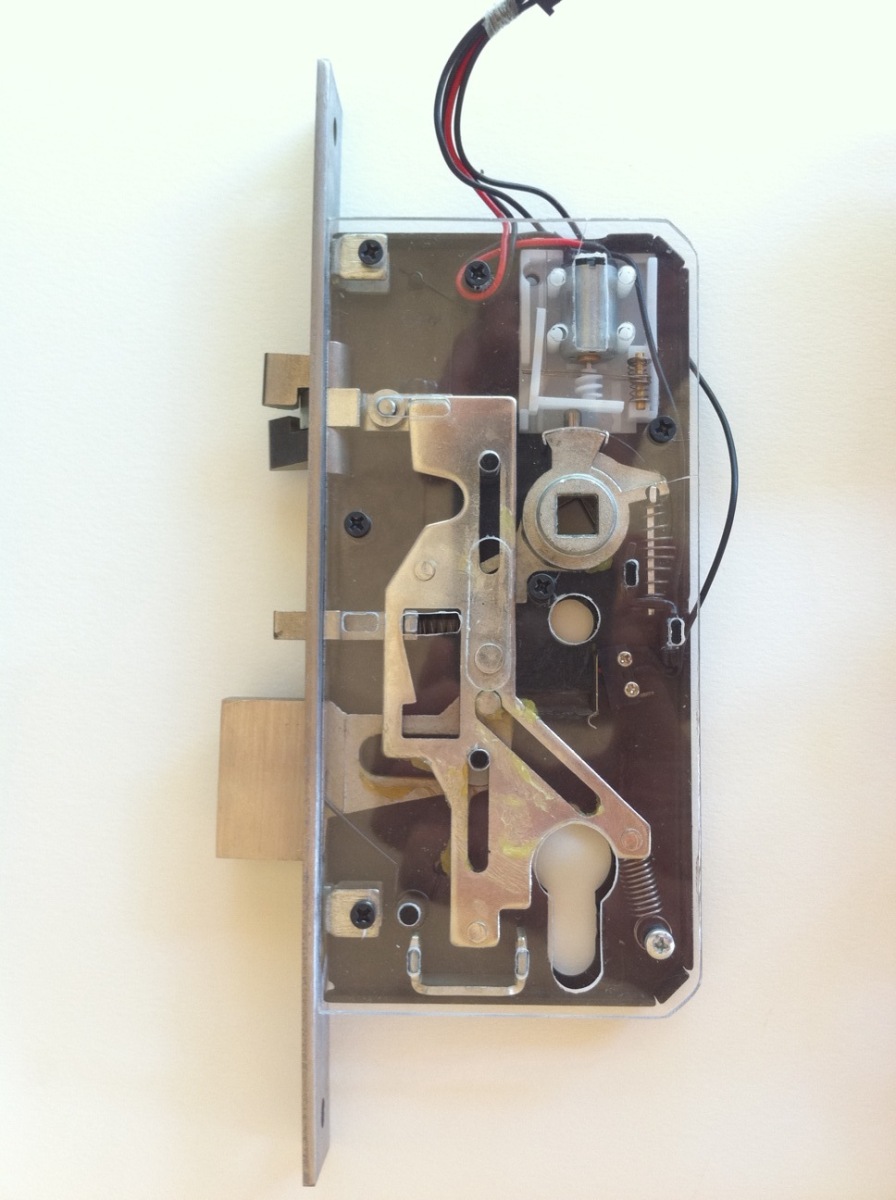

Q3/ A partir de l'image ci-dessous et avec la serrure fournie, RÉPONDRE aux interrogations suivantes :

  1. La serrure est représentée coté intérieur ou extérieur de la maison ?

  2. Quelle est la noix visible sur la photo ?

  3. Le mécanisme est-il indexé ?

  4. L'accès est-il sécurisé ? Justifier la réponse.

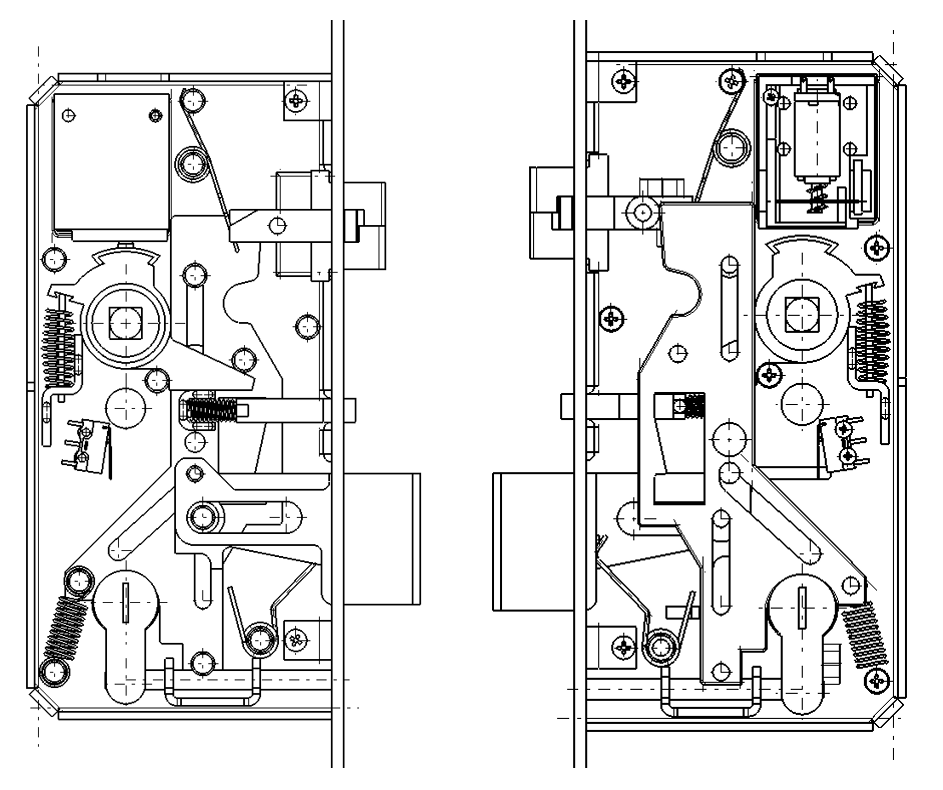

Q3/ REPÉRER et COLORIER sur la mise en plan, les pièces participant au transport de l'énergie mécanique depuis l'axe de la poignée jusqu'au pêne dormant. Utiliser une couleur différente par pièce.
