C'est le cas le plus simple, la puissance est tout simplement égale au produit de la tension et du courant.

\(\color{red}\boxed{\color{black}\mathbf{\large{P=U \times I}}}\)    avec \(\left\lbrace \begin{array}{lll} \text{P : puissance en Watt (W)} \\\text{U : tension d'alimentation en Volt (V)} \\\text{I : intensité du courant en Ampère (A)} \end{array} \right.\)

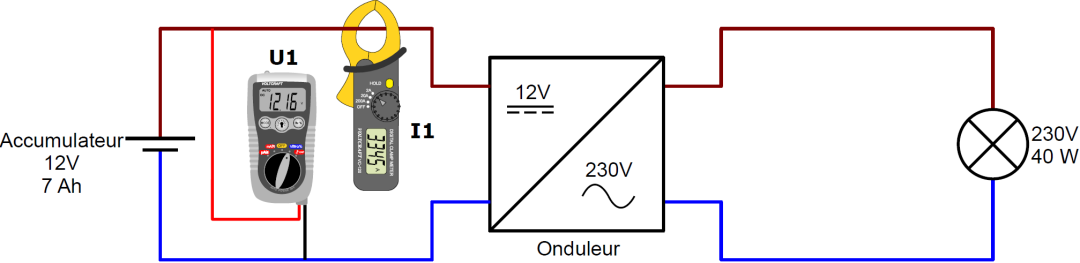

RÉALISER le câblage suivant

Attention ne pas brancher le câble de phase (rouge) de la batterie, celui ci se fera avec le professeur.

Q11 / MESURER le courant et la tension à la sortie de la batterie pour différentes charges. CALCULER la valeur de la puissance et en DÉDUIRE l'autonomie du montage dans chaque cas pour une batterie de 7 Ah.

C'est le second cas et celui ci peut être complexe. Nous vous proposons ici de vérifier simplement ces quatre formules permettant de caractériser la puissance électrique d'un signal sinusoïdal :

• La puissance apparente en monophasé : \(\color{red}\boxed{\color{black}\mathbf{\large{S ={U} \times {I} }}}\) en Volt·Ampère (VA) ;

• La puissance active en monophasé (correspond à un travail) : \(\mathbf{ P = U \times I \times cos \varphi}\) en Watt (W) ;

• La puissance réactive en monophasé : \(\mathbf{ Q = U \times I \times sin \varphi}\) en Volt·Ampère Réactif (VAR) ;

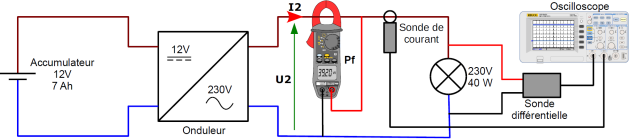

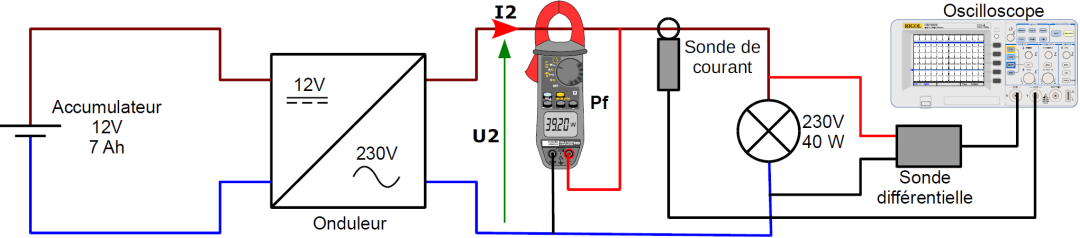

CÂBLER le système en suivant les indications suivantes.

Attention ne pas brancher le câble de phase de la batterie, celui-ci se fera avec le professeur.

Q12 / MESURER à l'aide du wattmètre la puissance apparente (VA), la puissance active (W), la puissance réactive (VAr), le facteur de puissance (pf) sur différente charge (pour passer d'une puissance à une autre, appuyer sur le bouton jaune de la pince wattmètrique).

Q13 / CALCULER le rendement de l'onduleur pour la lampe à incandescence.

Q14 / Dans un même temps, VISUALISER les signaux sur l'oscilloscope et RELEVER s'il y a un déphasage entre la tension et le courant, la forme du courant.

Q15 / En fonction de vos résultats précédents, INDIQUER le rapport entre le facteur de puissance et le déphasage :
