Schéma cinématique

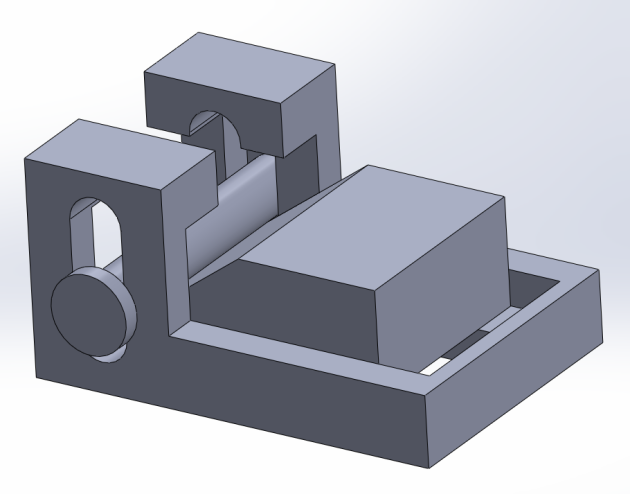

Q 11/ A l’aide de la maquette physique imprimée en 3D d’une butée escamotable, IDENTIFIER les liaisons existantes sur ce mécanisme.

REALISER le schéma cinématique en vue de profil. UTILISER des couleurs différentes pour les pièces.

Pour plus d’information : Schémas cinématiques / Modélisation des liaisons

Lien : https://turgotlimoges.scenari-community.org/STI2D/Ressources%20STI2D/Fiches%20connaissances/222_RepresentationsSymboliques/co/222_RepresentationsSymboliques_1.html

Q 12/ REPRODUIRE et COMPLÉTER sur votre document réponse, le schéma cinématique de la serrure biométrique du mécanisme en respectant le code couleurs suivant :

  1. CE1 Fixe : Noir

  2. CE2 Poignées : Couleur Identique à la maquette numérique.

  3. CE 3  Plaque guide : Couleur Identique à la maquette numérique.

  4. CE 4  Pêne dormant : Couleur Identique à la maquette numérique.
