Visualisation de l'allure d'un courant à l'oscilloscope

Attention

Les oscilloscopes ont généralement les entrées de mesure non isolées et non découplées.

  • Non isolées, c'est à dire qu'un potentiel est présent sur les broches métalliques.

  • Non découplées, les masses des deux entrées sont reliées entre elles et reliées à la prise de terre du secteur (risque de court-circuit).

Pour résoudre ces problèmes il faut utiliser des sondes.

L'oscilloscope ne mesurant que des tensions, pour visualiser un courant, il faut utiliser une sonde de courant à effet hall qui convertit l'intensité en une tension.

Sur la figure ci-dessus, l'intensité du courant i(t) (ou une image de cette grandeur !) est visualisée sur la voie CH1.

Sonde de courant_01Sonde de courant_02

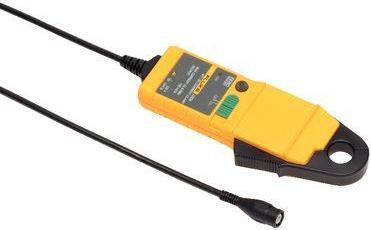

Différentes sondes de courant disponibles dans la salle

Réglages de l'oscilloscope : pour une interprétation correcte à l'oscilloscope, il faut connaître les échelles de représentation :

  • échelle des temps (Base de temps) : en µs/div, ms/div, s/div.

  • échelle / déviation verticale (Calibre de la voie) : en mV/div, V/div.

ExempleCourant visualisé avec une sonde de courant de rapport 100mV/A

Base de temps : 5ms/div

Calibre vertical VOIE1 : 20mV/div

Rapport de la sonde de courant : 100mV/A soit 100mV = 1A

  • La valeur de la tension maximale lue sur l'oscilloscope correspond à 3.2 divisions, soit:

    U maxi = 3,2 divisions × 20 mV / division = 64 mV U_{ maxi } = 3,2 divisions times 20 mV/division = 64 mV

    • En tenant compte de la sonde de courant, l'intensité maxi du courant est :

    • I maxi = 64 mV × 1 A 100 mV = 0,64 A I_{ maxi } = 64 mV times {{1A} over {100mV}}= color blue {0,64 A}

  • La période correspond à 4 divisions, soit : T = 4 divisions × 5 ms / division = 20 ms T = 4 divisions times 5 ms/division = color blue {20 ms}

  • La fréquence : Fréquence = 1 T = 1 20.10 − 3 = 50 Hz Fréquence = {1} over {T} = {1} over {20.10^{-3}} = color blue {50 Hz}
