Identification du matériel

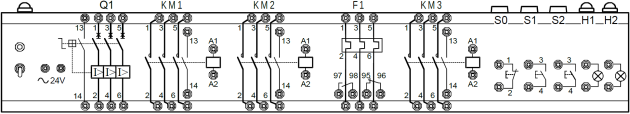

La platine fournie permet de réaliser différents types de commande de moteur électrique (inversion du sens de rotation, démarrage progressif ...). La platine est équipée de boutons poussoirs, d’un relais thermique, d’un disjoncteur-moteur magnétique et de contacteurs.
Q1 / D'après les symboles représentés ci-dessus et le dossier technique, donner le nom des appareils repérés « Q1 », « KM1 », « F1 » et leurs fonctions.
| Documentation [pdf] | Symboles appareillage |
Q2 / Relever les caractéristiques de votre moteur asynchrone.
| Identification d’un moteur asynchrone |
Q3 / Donner les caractéristiques du réseau électrique triphasé de la salle.
Q4 / D'après la plaque signalétique du moteur et les caractéristiques du réseau électrique de la classe, représenter le couplage du moteur ci-contre.
