IV – LE DISJONCTEUR DIFFÉRENTIEL

La protection des personnes est assurée par un disjoncteur (ou un interrupteur) différentiel situé en amont de l'installation et qui met le circuit hors tension en cas de défaut.

4.1 ) Mesure des courants de défaut

Pour cet essai, le neutre de la distribution sera connecté à la terre.



Q8 / RÉALISER le montage, fermer le disjoncteur différentiel et MESURER la valeur des courants « I1 » et « I2 » Câblage (courant de défaut).png[1]



Q9 / EXPLIQUER la raison pour laquelle le disjoncteur différentiel n'a pas déclenché.



4.2 ) Détermination du seuil de déclenchement de la protection différentielle

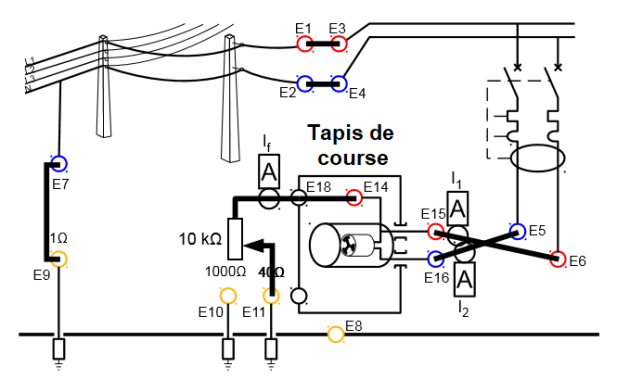

Le neutre étant relié à la terre, RÉALISER le Montage.png[2] en utilisant un rhéostat de 10 kΩ et utiliser la terre de 40 Ω (borne E11).



Q10 / FAIRE VARIER l'intensité du courant avec le rhéostat, MESURER « I1 », « I2 » et « IF »Mesure.png[3]



Q11 / PRÉCISER la valeur du courant de déclenchement du différentiel « ID ».



Q12 / COMPARER la première colonne avec la dernière colonne.



Q13 / Sachant que pour un différentiel la norme est calibre différentiel 2 < ID différentiel < calibre différentiel color blue { {"calibre"_{"différentiel "}} over {2} < " ID"_{"différentiel "} < " calibre"_{"différentiel"}}

VÉRIFIER sa conformité.



Q14 / INDIQUER la sensibilité que doit posséder le différentiel qui doit équiper la prise de courant sur laquelle sera branché le tapis de course. (Extrait du guide « LEGRAND [pdf] »°
