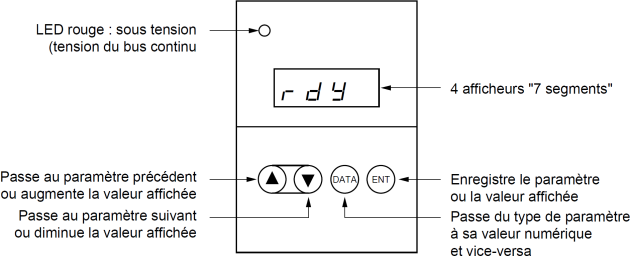

Affichage normal hors défaut et hors mise en service :

Affichage normal hors défaut et hors mise en service.

• Init : Séquence d'initialisation.

• rdY : Variateur prêt.

• 43.0 : Affichage de la consigne de fréquence

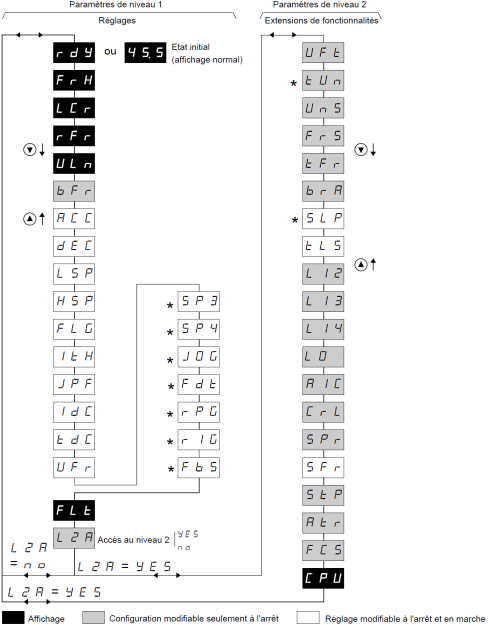

Défilement des paramètres : Paramètre suivant, Paramètre précédent

Affichage de la valeur du paramètre, de son état ou de son affectation :

Modification de la valeur, de l'état ou de l'affectation :

L'action sur ou ne mémorise pas le choix.

Mémorisation, enregistrement du choix affiché :

La mémorisation s'accompagne d'un clignotement de l'affichage

Retour aux paramètres :

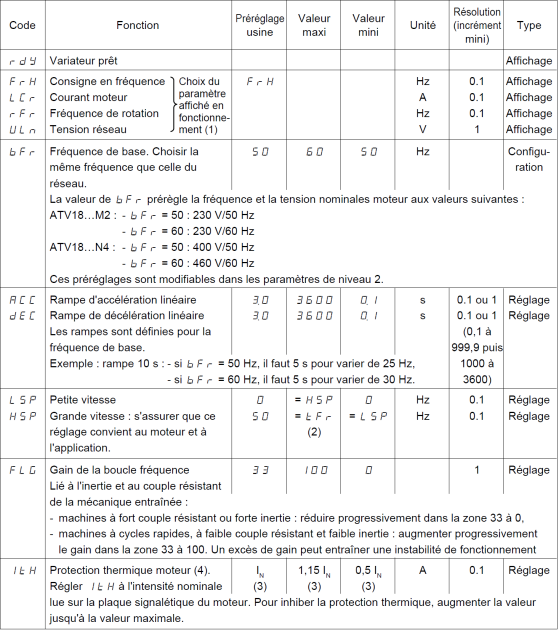

(1) LCr, rFr et ULn ne sont pas mémorisables par , mais visualisables momentanément, jusqu'à l'arrêt ou au passage au paramètre suivant.

(2) tFr est un paramètre de niveau 2 réglable de 40 à 320 Hz, préréglé à 60 Hz. Pour HSP > 60 Hz, modifier préalablement le réglage de tFr (niveau 2).

(3) IN = courant de sortie permanent du variateur.

(4) Attention :

• en cas de moteurs en parallèle sur un même variateur, mettre un relais thermique par départ moteur pour pallier le risque de non répartition de la charge.

• en cas de mise hors tension du variateur le calcul I2t repasse à zéro.

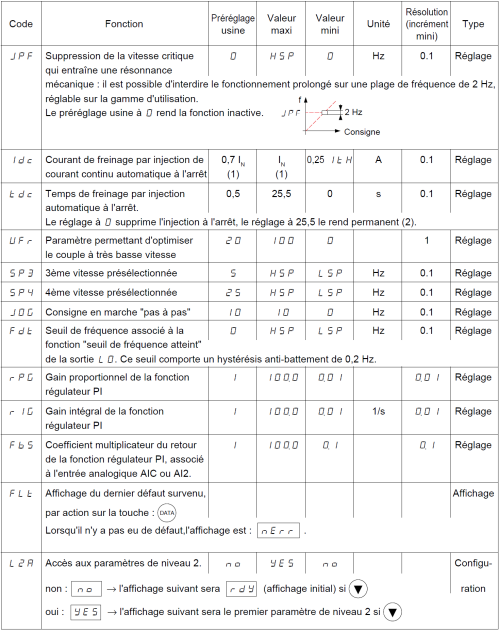

(1) IN = courant de sortie permanent du variateur.

(2) Attention, pendant le freinage, les paramètres de configuration ne sont pas modifiables. Régler 25,5 s en dernière opération si le freinage permanent est nécessaire.
