Adressage sur le réseau Ethernet

Structure de réseau et adressage IP

Les tapis de course sont équipés d'une carte réseau dotée d'une adresse MAC, lorsqu'elle est connectée à un réseau, une adresse IP est assignée à chaque machine.

L'adresse IP d'une machine (32 bits) est exprimée par 4 octets soit l'équivalent de 4 nombres décimaux compris entre 0 et 255 séparés par des points( Exemple : 112.45.8.19)

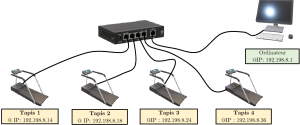

Pour l'occasion l''installation sera équipée de quatre (4) tapis de course qui partagent les informations avec un bureau centralisé via un concentrateur (HUB) à 5 ports.

Activité 1 - Déterminer la structure du réseau.

A partir de l'organisation du informatique adoptée dans notre cas, on vous demande de donner la structure [pdf] du réseau.

Vous justifierez le choix de cette solution.

Activité 2 - Analyse de la solution retenue

Donner les avantages et les inconvénients de cette topologie physique

Activité 3 - Classe d'adressage

En vous aidant des adresses des différentes machine.

Identifier la classe d'adressage [pdf] (A,B ou C) utilisée par ce réseau.

Vous justifierez votre réponse.

Activité 4 - Masque de sous réseau

En tenant compte de la réponse précédente donner le masque de sous réseau de notre installation.

Activité 5 - Identifiant des machines

Pour chaque machine ( les 4 tapis de courses et l'ordinateur), à l'aide des adresses IP des machines (notées @IP) et du masque de sous réseau, calculer l'identifiant réseau [pdf] et calculer l'identifiant de la machine dans le réseau.

Activité 6 - Possibilité d'échanges de données

D'après les valeurs obtenues précédemment, indiquer si cette configuration permet l'échange de données entre les tapis de courses et l'ordinateur ? vous justifierez votre réponse.

Analyse du réseau du village voisin

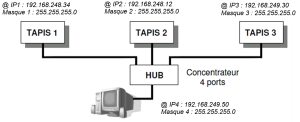

Le village voisin envisage la configuration représentée ci-contre :

Activité 7- Identifiant des machines

Pour chaque machine ( les 4 tapis de courses et l'ordinateur), à l'aide des adresses IP des machines (notées @IP) et du masque de sous réseau, calculer l'identifiant réseau [pdf] et calculer l'identifiant de la machine dans le réseau.

Activité 8- Possibilité d'échanges de données

D'après les valeurs obtenues précédemment, indiquer si cette configuration permet l'échange de données entre les tapis de courses et l'ordinateur ? vous justifierez votre réponse.

Proposer une solution pour remédier au problème si nécessaire
