Exercice : Étude fonctionnelle du tapis de course
Objectif
Retrouver les principales fonctions du tapis de course ainsi que leurs principales caractéristiques.
Identifier les flux d'information et de puissance.
Question
Q4 / Visualiser la vidéo de démonstration du tapis de course ci-après et préciser les deux fonctions (ou actions) à réaliser afin de simuler les fonctionnalités attendues par un tapis de course.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
Question

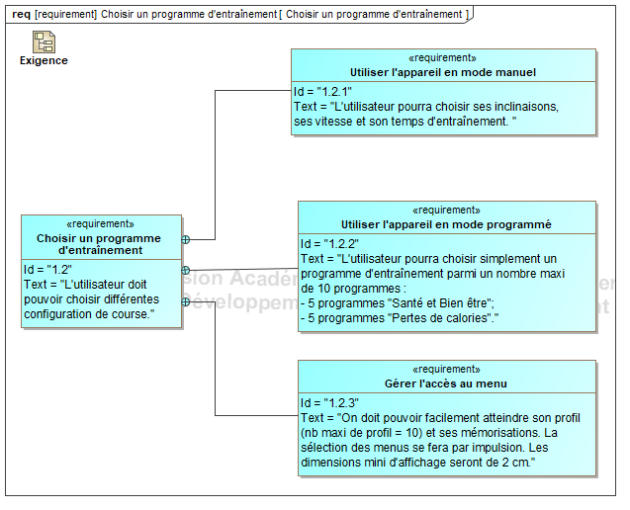

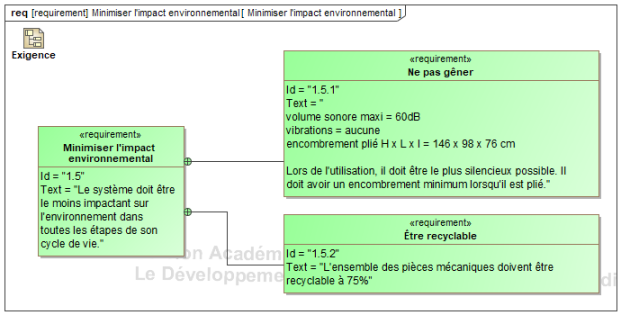

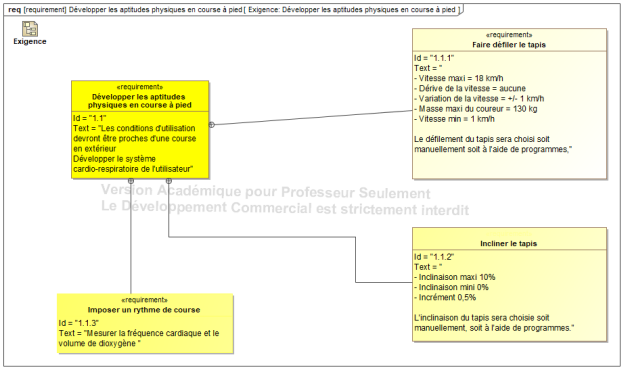

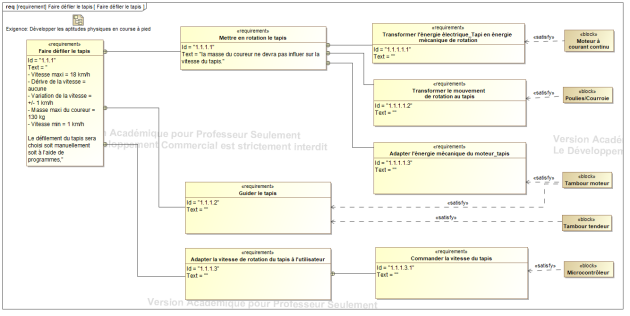

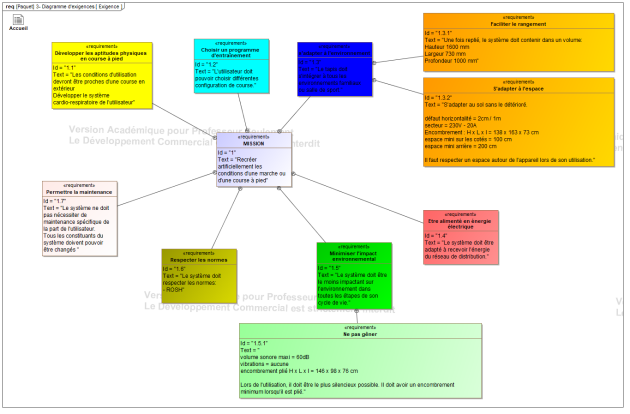

Q5 / A partir des différents diagrammes ci-dessus, donner les caractéristiques principales de la fonction « Faire défiler le tapis ».
Question

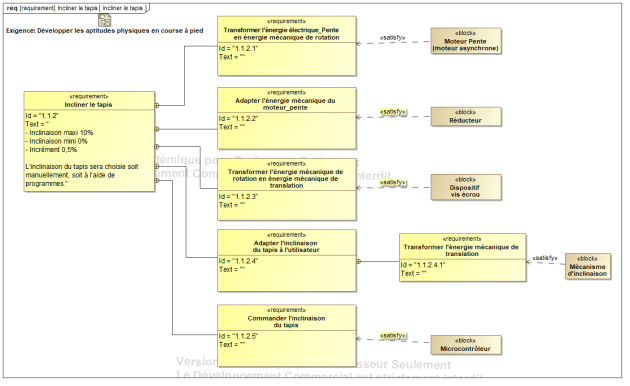

Q6 / A partir des différents diagrammes ci-dessus, donner les caractéristiques principales de la fonction « Incliner le tapis ».
Question
Q7 / Sur le diagramme de bloc interne de votre document réponse (voir ci-contre), surligner en vert les flux d'information et en rouge les flux de puissance.
Question
Q8 / Sur le diagramme de bloc interne de votre document réponse, indiquer sous chaque bloc (ou solution technique) la fonction qui lui correspond.
ATTENTION : Plusieurs réponses possibles.
Indice
Pour la chaîne d'information : Acquérir ; Traiter ; Communiquer
Pour la chaîne de puissance : Alimenter ; Moduler (ou Distribuer) ; Convertir ; Transmettre
Question
Q9 / Identifier la nature de la puissance aux différents numéros (1 à 8).
Indice
Une puissance peut-être électrique, mécanique de rotation, mécanique de translation, hydraulique, thermique, ...
Question
Q10 / Pour chacune des natures des puissances citées à la question précédente, préciser quels sont leurs composantes d'effort et de flux en indiquant leurs unités.
Indice
Par exemple, pour la puissance hydraulique :
composante d'effort : Pression (Δp) en Pascal (Pa)
composante de flux : Débit (Qv) en mètre cube par seconde (m3·s-1)
