Pour relever le courant de démarrage d'un moteur

Brancher en série dans une phase du moteur, une sonde de Hall (rapport 1A ⇒ 0,1 V) puis la relier à l'oscilloscope.

Démarrer le moteur.

Appuyer sur la touche « AUTO » de la fenêtre « RUN CONTROL » pour l'acquisition et le réglage automatique du signal.

Régler la base de temps grâce au bouton « SCALE » de la fenêtre « HORIZONTAL », de manière à observer 10 périodes du signal à l'écran (Time 20.00ms).

Centrer verticalement le signal en appuyant sur le bouton « POSITION » de la fenêtre « VERTICAL » puis régler l'amplitude du signal grâce au bouton « SCALE » de la fenêtre « VERTICAL »

Remarque : l'amplitude du signal observé doit être inférieure à 2 carreaux, car au démarrage, la pointe de courant peut atteindre 6 fois celle du régime permanent.

Arrêter le moteur.

Appuyer sur la touche « MENU » de la fenêtre « TRIGGER », sur l'écran apparaît un menu avec le mot « Balayage » appuyer sur la touche fonction située à droite du mot (il y a 5 touches fonctions sous le bouton « MENU ON/OFF » à droite de l'écran) ensuite sélectionner « Unique » à l'aide de la molette puis valider en appuyant sur cette même molette (bouton « MENU ON/OFF » pour faire disparaître le menu à l'écran).

Appuyer sur la touche « RUN/STOP » de la fenêtre « RUN CONTROL » (la touche « RUN/STOP » doit être de couleur verte et le mot « WAIT » doit clignoter en haut de l'écran).

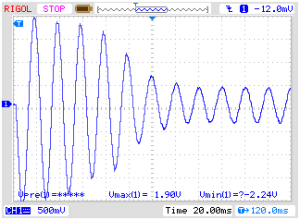

Démarrer le moteur; le relevé apparaît à l'écran (le mot « STOP » remplace le mot « WAIT » en haut de l'écran).

Remarque : Si le courant de démarrage dépasse l'écran en hauteur ou si la durée du démarrage prend plus des deux-tiers de l'écran sur l'axe horizontal, augmenter respectivement le calibre tension (bouton « SCALE » de la fenêtre « VERTICAL ») ou la base de temps (bouton « SCALE » de la fenêtre « HORIZONTAL »). Recommencer l'acquisition au .
