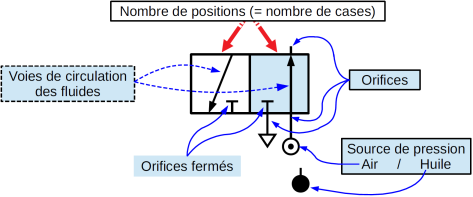

Représentation du distributeur
Les flèches indiquent le sens de circulation du fluide entre les orifices.
T : les orifices non utilisés sont obturés.
L'échappement est symbolisé par un triangle noirci
en hydraulique et clair
en pneumatique.
La représentation des distributeurs s'effectue par des cases. Il y a autant de case que de positions. A l'intérieur des cases on représente les voies de passage pour chacune des positions.
Le raccordement des tuyauteries se représente sur la case symbolisant l'état repos du distributeur. Pour expliquer le fonctionnement, ce sont les cases qui se déplacent devant les canalisations, et non l'inverse.
Distributeur 2/2 NF (normalement fermé)
2 orifices 2 positions
Distributeur 2/2 NO (normalement ouvert)
2 orifices 2 positions
Distributeur 3/2 NF (normalement fermé)
3 orifices 2 positions
Distributeur 3/2 NO (normalement ouvert)
3 orifices 2 positions
Distributeur 4/2
4 orifices 2 positions
Distributeur 5/2
5 orifices 2 positions
Distributeur 5/3
(NF) normalement fermé
5 orifices 3 positions
Remarque :
La position initiale (position de repos) correspond :
à la case de droite dans le cas d'un distributeur à 2 positions.
à la case du milieu dans le cas d'un distributeur à 3 positions.
