Rapport de transmission

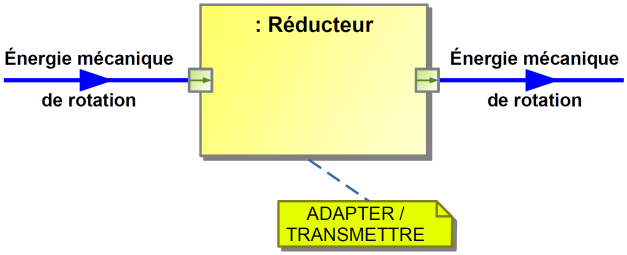

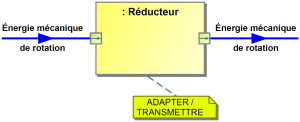

Un réducteur mécanique est un constituant qui permet de transmettre et d'adapter l'énergie mécanique en rotation issue du convertisseur (moteur) pour la rendre compatible avec l'effecteur[1].
Un réducteur de fréquence de rotation est caractérisé par son :
rapport de transmission \(R\) (parfois \(k\))
rendement : \(\eta\) = \(\frac{P2}{P1}\) avec \(P2\) la puissance à la sortie et \(P1\) à l'entrée
Un étage
Définition : Rapport de transmission
C'est le rapport entre les fréquences de rotation à la sortie \(N2\) (\(tr/min\)) et à l'entrée \(N1\) (\(tr/min\)), la relation suivante s'applique : \(R = \frac{N2}{N1}\)
On sait par ailleurs que dans le cas d'un réducteur à un étage, le rapport de transmission \(R\) peut s'exprimer sous la forme :
\(R = \frac{Z1}{Z2}\) où \(Z1\) désigne le nombre de dents du pignon menant et \(Z2\) le nombre de dents de la roue menée
\(R = \frac{D1}{D2}\) où \(D1\) et \(D2\) désignent respectivement le diamètre des poulies menante et menée (réducteur à poulie)
Plusieurs étages
Rapport de transmission
C'est le rapport entre les fréquences de rotation à la sortie \(N2\) (\(tr/min\)) et à l'entrée \(N1\) (\(tr/min\)), la relation suivante s'applique : \(R = \frac{N2}{N1}\)
\(\definecolor{mycolor}{rgb}{1, 1, 0.8} \fcolorbox{red}{mycolor}{$\mathbf{\Large{R=\frac {\text{Produit des Z menantes}}{\text{Produit des Z menées}}}}$}\)
Remarque : Réducteur / Multiplicateur
Si R est inférieur à 1, il s'agit d'un réducteur de fréquence de rotation donc un multiplicateur de couple.
Si R est supérieur à 1, il s'agit d'un multiplicateur de fréquence de rotation donc un réducteur de couple.
