Critères de choix d'un vérin

Lors du choix d'un vérin, il faut définir les 2 paramètres

  • la course : longueur du déplacement souhaité ;

  • le diamètre .

Pour déterminer le diamètre nécessaire, il existe 2 méthodes :

  • graphique : à partir d'abaques fournis par le constructeur ;

  • théorique : étude mécanique à partir de la relation : \(\color{red}\boxed{\color{black}\mathbf{F=P \times S}}\)

  • Unités de pression: 1 bar = 100 000 Pa = 105 Pa

  • Unité de force: 1 daN = 10 Newton

  • Unité de surface: 1 m² = 10 000 cm² = 104 cm²

Exemple

Calcul de l'effort théorique d'un vérin en sortie et en rentrée de tige, à une pression de 7 bars.

Diamètre du piston : 100 mm

Diamètre de la tige : 30 mm

Sachant que \(\mathbf{F=P \times S}\)    avec \(\left\lbrace \begin{array}{lll} \text{F : force en (daN)} \\\text{P : pression (bar)} \\\text{S : section du piston }(cm^{2}) \end{array} \right.\)

Conseil : convertir les dimensions du vérin en cm.

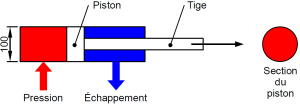

Effort théorique développé en sortie de tige :

Effort théorique développé en rentrée de tige :
