Action :

Si le logiciel n'est pas déjà ouvert, LANCER le logiciel SolidWorks →

Cliquer sur l'icône «  Ouvrir »

Résultat : La boîte ci-dessous apparaît.

Cliquer sur le fichier que vous voulez récupérer.

Résultat : La boîte ci-dessous apparaît.

Cocher « Importer dans une nouvelle pièce en tant que : » « Esquisse 2D ».

Cliquer sur

Résultat : La boîte ci-dessous apparaît.

Sélectionner les « Millimètres » pour les unités des données importées.

Sélectionner « Les calques sélectionnés » et ne cocher que le trait de découpe « xxxx_outsideCutPath ».

Cliquer sur

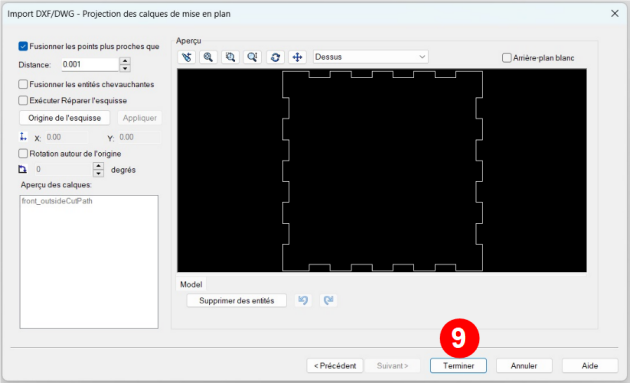

Résultat : La boîte ci-dessous apparaît.

Cliquer sur

Résultat : La boîte ci-dessous apparaît.

Cliquer dans l'arbre de construction sur « Model ».

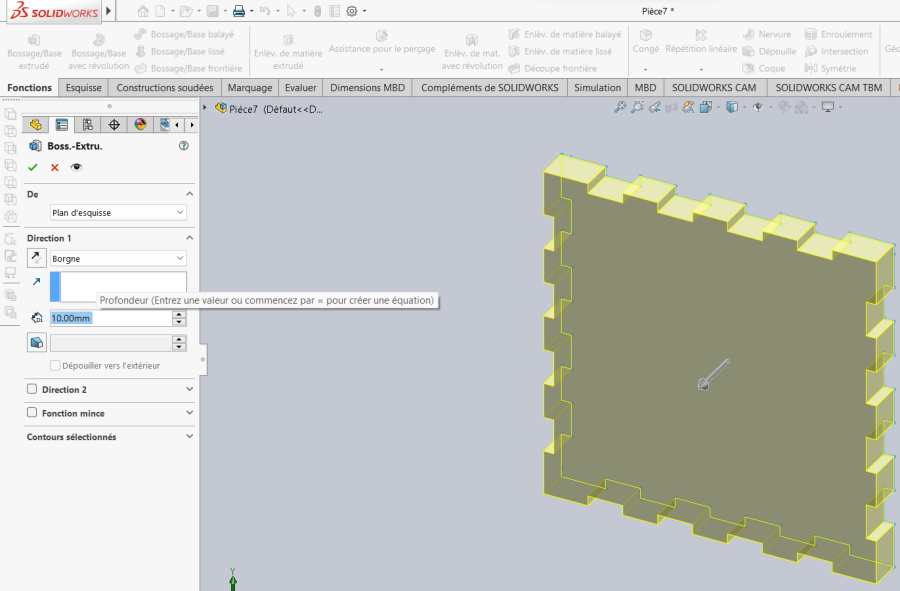

Sélectionner la fonction « Bossage/Base extrudé ».

Résultat :

Continuer à construire la pièce ...
