Organisation générale
Entrées / Sorties de la chaîne d'information
La chaîne d'information d'un système en permet la gestion. D'un point de vue externe, elle assure :
l'acquisition de données, de consignes ou de grandeurs physiques
la communication de données, d'informations ou d'ordres
Toutes les entrées / sorties visibles sur la figure ci-dessous ne sont pas systématiquement présentes au sein de la chaîne d'information. Toutefois, cela dépend aussi de là où est placée la frontière du système.
Interaction Chaîne d'Information - Chaîne d'Énergie
Dans un système complexe, la chaîne d'information est en interaction avec la chaîne d'énergie :
des grandeurs physiques caractéristiques de son état y sont prélevées car le fonctionnement en dépend (exemple : fin de course, nécessité de stopper un mouvement)
certains ordres sont envoyés aux différents éléments, dont le modulateur en priorité. (exemple : consignes de vitesse et de sens de rotation d'un moteur)
Remarque : Grandeurs physiques
Les grandeurs physiques sont aussi prélevées dans l'environnement immédiat du système.

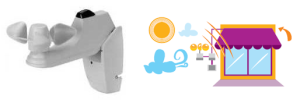

Exemple : Automatisme de store
Au sein d'un automatisme de store, la vitesse du vent est souvent prélevée par le biais d'un anémomètre.
Au delà d'un certain seuil (éventuellement réglable) la chaîne d'information prend l'initiative de forcer le repli de la toile, pour des raisons de sécurité (risque de déchirement de la toile).
Un ordre est alors envoyé à la chaîne d'énergie.
Fonctions / Blocs
D'un point de vue fonctionnel, une chaîne d'information peut être décomposée en quatre blocs fonctions :
Acquérir
Traiter
Stocker
Restituer
Complément : Autres Fiches de Connaissances
Pour de plus amples renseignements consulter les Fiches de Connaissances suivantes :
FC 236 « Comportements informationnels des systèmes »
FC 314 « Traitement de l'information »
FC 323 « Acquisition et codage de l'information »
