Échangeurs monophasiques

Échangeur parfait

M1.c1.t.Δθ1 = M2.c2.t.Δθ2 soit W1[1] = W2

| Notion d'énergie calorifique[1] |

Echangeur thermique monophasique

Échangeurs monophasiques usuels

  • Pour la VMC[2] double flux, le débit d'air est identique à l'entrée et à la sortie. Dans ce cas le rendement de l'échangeur a pour expression : η=(θs2-θe2)/(θe1-θs1)

Le préchauffage de l'air neuf permet un gain énergétique.

| En savoir plus : VMC double flux[3] |

VMC double flux
Echangeur du ballon d'un chauffe-eau solaire

  • Pour le chauffe-eau solaire, l'eau du ballon est préchauffée par les calories (en provenance du panneau thermique) cédées par l'échangeur « serpentin » à l'eau stockée dans le ballon.

  • Les échangeurs liquide-liquide sont aussi utilisés pour récupérer les calories générées par les compresseurs industriels. Il s'agit de récupérer les calories du circuit d'huile moteur pour les échanger avec un circuit d'eau.

| En savoir plus : Récupération des calories d'un circuit d'huile[4] |

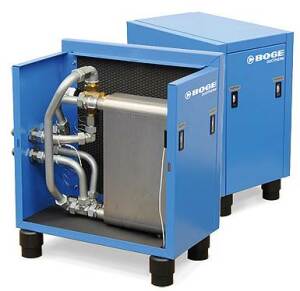

Echangeur liquide-liquide (pour compresseur)
Échangeur air-liquide

  • Les échangeurs air-liquide sont mis en œuvre dans les systèmes de cogénération. Ils permettent de capter les calories des fumées issues des cheminées ou des moteurs industriels de forte puissance et de les restituer a un circuit d'eau.
