Montage

 Conditions de bon fonctionnement

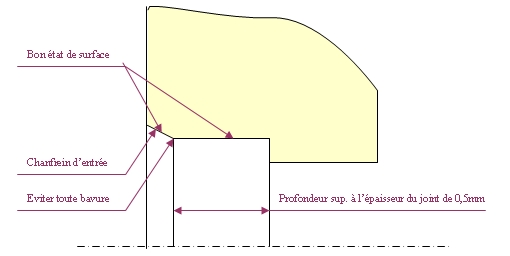

Pour assurer un bon montage, donc un bon fonctionnement, il faut une absence d’arrêtes vives.

En effet l’absence de chanfrein (ou un chanfrein sous dimensionné) peut provoquer :

• Une détérioration de l’extérieur des joints
• Une déformation de l’armature
• Un mauvais positionnement axial

Une rugosité trop importante peut  être responsable de fuites.

 Contraintes de réalisation de l'arbre et du logement

Le montage des joints et le frottement de la lèvre sur l'arbre imposent des usinages de bonne qualité.

L'arbre :

• usiné avec une tolérance h11 et une tolérance de circularité faible (par exemple 46 micons pour un diamètre de 50 mm).
• dureté de l'arbre d'au moins 55 HRC sur une profondeur de 0,3mm.
• rugosité Ra comprise entre 0,2 et 0,8 microns

Le logement :

• usiné avec une tolérance H8
• rugosité Ra comprise entre 1,6 et 6,3 microns
