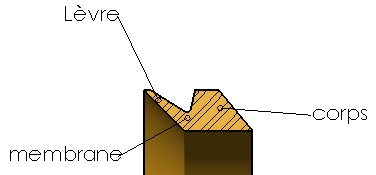

Ce joint est totalement en élastomère, il se compose d’une lèvre et d’un corps unis par une membrane.

Les joints V-ring sont utilisés couramment pour :

• Expulser des particules d’une zone grâce à l'effet centrifuge
• Protéger des roulements
• Etancher un réservoir
• Empêcher des particules abrasives
  de s’introduire dans un mécanisme

Le joint V-ring est solidaire de l’arbre sur lequel il est monté, l’étanchéité est alors réalisée axialement par appui de la lèvre sur une surface plane.

Introduction

Avantages

Le Joint V-ring présente l'avantage d'accepter d'importants défauts axiaux et de faux rond.

Le montage se fait par déformation de la bague afin de l'introduire sur l'arbre.

Conditions de bon fonctionnement

Les joints V-Ring peuvent être utilisés dans les conditions de vitesse assez importantes. Il faut remarquer qu'à des vitesses supérieures à 15 m/s, le joint d'étanchéité se soulève de sa surface d'appui et le joint V-Ring se comporte alors comme un passage étroit.

Les surfaces d'appui issues d'un tournage soigné conviennent parfaitement pour les joints à lèvre axiale. Les valeurs d'état de surface recommandées sont de 2,5 microns pour Ra
