Les joints simple effet
Les joints simple effet sont des éléments d'étanchéité pour les applications hydrauliques ou pneumatiques. Ils ont pour fonction d'étancher soit la tige soit le piston des vérins hydrauliques ou pneumatiques. Ce sont des élastomères en forme de U. Les cotes des lèvres sont surdimensionnées tout en respectant les dimensions du logement dans lequel les joints sont montés, de façon qu'à l'installation les lèvres se déforment et génèrent un effort de serrage qui empêche la fuite du fluide. Lors de la mise sous pression du système, celle-ci augmente l'effort des lèvres sur la surface d'appui favorisant ainsi l'effet de fermeture. Le tableau ci dessous donne un aperçu de différentes sections de ces joints et de leurs caractéristiques : Profil | Application | Matériaux | Pression bar | Vitesse m/sec. | Température º C |  | Joint hydraulique Tige ou piston | EU Polyéther PU | 400 | 1 | -40 à 110 |  | Joint hydraulique Tige | EU Polyéther PU | 400 | 1 | -40 à 110 |  | Joint hydraulique Tige | EU Polyéther PU | 400 | 1 | -40 à 110 |  | Joint hydraulique Tige | EU Polyéther PU | 300 | 1 | -40 à 110 |  | Joint hydraulique Tige | EU Polyéther PU | 700 | 1 | -40 à 110 |  | Joint hydraulique Piston | EU Polyéther PU | 400 | 1 | -40 à 110 |  | Joint hydraulique Tige ou piston | NBR+ tissu | 500 | 0.5 | -30 à 100 |  | Joint hydraulique Tige | NBR+ tissu | 300 | 0.5 | -30 à 100 |  | Joint hydraulique Tige ou piston | NBR | 175 | 0.5 | -30 à 100 |  | Joint pneumatique Piston | NBR | 80 | 0.5 | -30 à 100 |  | Joint pneumatique Tige | NBR | 120 | 0.5 | -30 à 100 |
Les joints double effet
Les joints double effet sont des éléments d'étanchéité pour les applications hydrauliques (cas des vérinsdouble effet). Ces joints sont surdimensionnés radialement par rapport aux dimensions du logement dans lequel ils sont montés. Lors du montage le joint se déforme et génère, au niveau de la surface d'appui, un effort de serrage qui empêche la fuite du fluide. Lors de la mise sous pression , et du fait de la forme du joint cet effort augmente et renforce l'étanchéité. Le tableau ci dessous donne un aperçu de différentes sections de ces joints et de leurs caractéristiques :
Profil | Application | Matériaux | Pression bar | Vitesse m/sec | Température º C |  | Joint hydraulique Piston | NBR Polyacétal Polyamide | 400 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | AU NBR Polyacétal | 350 | 1 | -30 à 100 |  | Joint hydraulique Piston | NBR Polyacétal Polyamide | 400 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | NBR+tissu | 500 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | NBR+tissu Polyacétal | 700 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | NBR+tissu Polyacétal | 400 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | Polyester NBR | 350 | 1 | -40 à 110 |
Les joints chevrons
Les joints chevrons sont des joints simple effet pour des applications hydrauliques lourdes. Leur fonction est d'étancher la tige ou le piston des vérins hydrauliques. Ils sont formés d'une tête qui répartie la pression du fluide, d'anneaux intermédiaires en forme de V, qui effectuent l'étanchéité du fluide, et d'une base qui protègent les anneaux intermédiaire de l'extrusion. Ces anneaux sont surdimensionnés par rapport au logement qui les reçoit, de façon qu'au montage, leur déformation génère une force de serrage qui empêche la fluide du fluide. Par contre ils ne doivent pas être pressés axialement. Le tableau ci dessous donne un aperçu de différentes sections de ces joints et de leurs caractéristiques :
Profil | Application | Matériaux | Pression bar | Vitesse m/sec | Température º C |  | Joint hydraulique Tige | NBR NBR+tissu Polyacétal | 700 | 0.5 | -30 à 100 |  | Joint hydraulique Tige ou piston | NBR+tissu Polyacétal | 700 | 0.5 | -30 à 100 |  | Joint hydraulique Vástago o Pistón | NBR NBR+tissu Polyacétal | 700 | 0.5 | -30 à 100 |  | Joint hydraulique Tige ou piston | NBR NBR+tissu Polyacétal | 700 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | NBR NBR+tissu Polyacétal | 700 | 0.5 | -30 à 100 |  | Joint hydraulique Piston | NBR NBR+tissu | 600 | 0.5 | -30 à 100 |
Les joints racleurs
Les joints racleurs préviennent l'entrée des poussières, de l'eau, … à l'intérieur des vérins hydrauliques et pneumatiques. Ce sont des pièces en élastomère, avec ou sans renfort métallique, dotées d'une lèvre très prononcée, qui exerce sur la tige une pression élévée, et empêche la pénétration de corps étrangers. Le tableau ci dessous donne un aperçu de différentes sections de ces joints et de leurs caractéristiques : Les joints composites

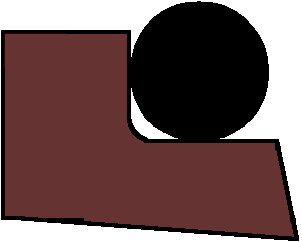

Les joints composites sont formés d'un anneau en PTFE avec différents additifs, et d'un joint torique qui agit comme élément énergisant créant la force de contact entre l'anneau et la pièce en mouvement relatif. Ils sont spécialement indiqués quand le frottement très faible est recherché, quand les vitesses sont très élevées ou très lentes, pour les hautes températures ou les fluides agressifs. Le joint torique est ici utilisé comme joint statique, le mouvement à lieu entre la bague en PTFE et la tige ou le cylindre Le tableau ci dessous donne un aperçu de différentes sections de ces joints et de leurs caractéristiques : Profil | Application | Matériaux | Pression bar | Vitesse m/sec | Température º C |  | Racleur | PTFE+Bronze NBR | - | 4 | -30 à 100 |  | Joint hydraulique Tige | PTFE+Bronze NBR | 300 | 4 | -30 à 100 |  | Joint hydraulique Piston | PTFE+Bronze NBR | 300 | 4 | -30 à 100 |  | Joint hydraulique Mouvement rotatif Tige ou Piston | PTFE+Bronze NBR | 300 | 4 | -30 à 100 |  | Joint hydraulique/ pneumatique Tige ou Piston | PTFE+Bronze NBR | 300 | 4 | -30 à 100 |
Les bagues de guidage
Les bagues de guidage sont utilisées pour les applications hydrauliques et pneumatiques afin d'éviter le contact métal-métal entre deux surfaces en mouvement relatif. Elles sont utilisées pour des mouvements axiaux, oscillants et rotatifs avec ou sans lubrification. Elles peuvent s'adapter sur la tige ou sur le piston et existent dans de nombreuses dimensions. Le tableau ci dessous donne un aperçu des caractéristiques de ces bagues :
Profil | Application | Matériaux | Résistance à la compression MN/m2 | Vitesse m/sec | Température º C |  | Bague de guidage | Polyester | 115 | 5 | -40 à 120 |  | Bague de guidage | PTFE+bronze | 20 | 5 | -50 à 200 |  | Bague de guidage | PTFE+graphite | 20 | 5 | -50 à 200 |
Pour pouvoir être mises en place les bagues sont fendues par une coupe soit droite soit biaisée.
|
