Montage

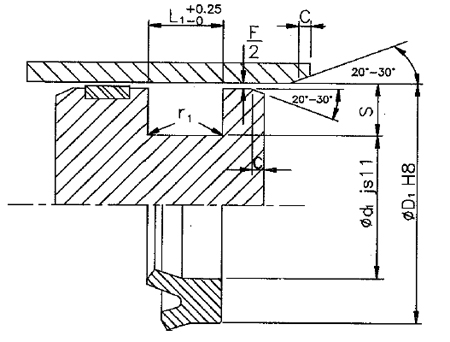

Les dimensions des logements nécessaires à ces différents joints sont données dans les catalogues des constructeurs. A titre d'exemple on trouvera ci-dessous les données relatives au montage d'un joint simple effet de section :

On notera la présence des chanfreins dont le rôle est d'éviter l'abimer le joint lors du montage.

Matière : polyuréthane EU

Limites d'utilisation : Pression 400 bar

Température : - 45 à +110°C

Vitesse : 1 m/s

Fluides : compatibles avec les huiles minérales, les huiles hydrauliques HL, HM, HV, HFA, HFB, HFC, HETG, HEES, HEPG, HEPR (ISO 6743-4)

Piston :

D'après le catalogue

LIDERING

Section joint	S	4	5	7.5	10	12.5	15
Chanfrein mini	C	3	3.5	5	6.5	7	8
Rayon mini	r1	0,2	0,4	0,8	0,8	1,2	1,6

Jeu d'extrusion :

Pression (bar)	160	250	400
Jeu d'extrusion maximum F(mm)	0,6	0,5	0,4

Etat de surface :

Surfaces dynamiques 0,1 à 0,4 µm Ra Surfaces statiques 1,6 µm Ra

max 4 µm Rt max 10 µm Rt

Tableau dimensionnel :

ØD1
25
25
30
37
32
35
40
40
45
50
55
60
63
63
63
Ød1
15
17
20
21
24
25
30
30
35
40
45
45
48
53
53
L1
9
6.3
9
13
6.3
8
8
11
8
8
8
11
12.5
8
13

ØD1
70
71
80
75
80
85.7
100
100
110
125
150
150
160
200

Ød1
55
61
65
67
70
70.7
85
90
100
105
130
140
140
180

L1
11
7
12.5
9.7
7.5
11.4
12.5
7.5
9
16
16
15
