Assemblages démontables avec surfaces prépondérantes : planes

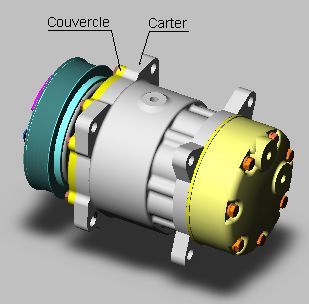

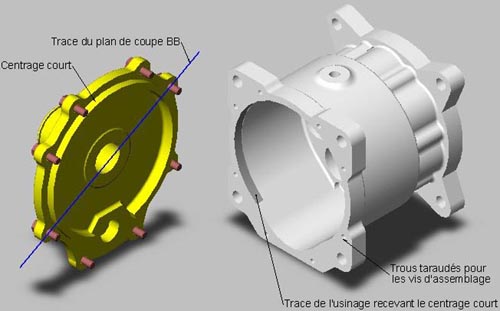

Dans les dessins ci-contre, seuls les éléments participants à la liaison encastrement entre le couvercle et le carter sont représentés : vis, couvercle et carter partiel (limité à la partie utile).

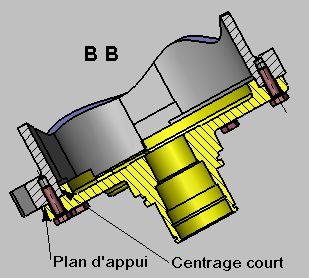

On notera qu'ici le centrage n'est pas réalisé sur 360° en raison des pièces internes au carter, néanmoins l'axe de centrage est largement matérialisé.

Le positionnement angulaire reste imprécis car il y a un jeu entre les vis et leurs trous de passage.

Les vis sont montées avec une colle "frein filet".
