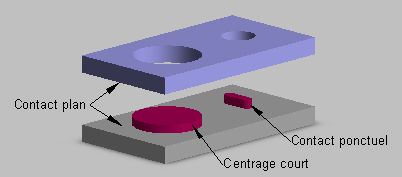

Cette disposition théorique est souvent utilisée dans les montages d'usinage où l' isostatisme de la mise en position est recherché. Une extension de cette approche est constituée d'un centrage court et d'un pion de positionnement, mais le montage est plus délicat du fait de l'obligation d'une plus grande précision lors des usinages (situation d' hyperstatisme ). Dans l'exemple ci-après (pompe hydraulique) l'encastrement fonctionnel des deux demi-carters est assuré : pour le positionnement : par un appui plan et deux pions de centrage, pour le maintien en position par un ensemble de 8 vis.
La précision de l'assemblage tient à la position des pions et des trous qui les reçoivent. Dans certains mécanismes ou la répétitivité de mise en position des deux pièces est importante, celles-ci sont percées ensemble (déjà assemblées) au montage.
|
Cas 4
