Assemblages démontables avec surfaces prépondérantes : cylindriques

  Cas 2

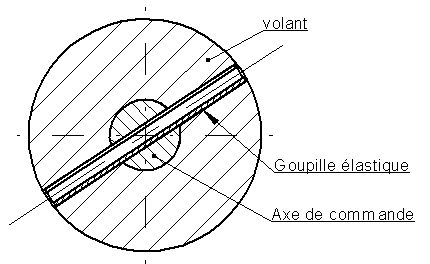

 Cas 2.4 : goupille transversale

La goupille montée à force dans le trou percé supprime, par obstacle, les mouvements relatifs possibles. Elle assure le maintien en position.

Les goupilles peuvent être de différents types (cylindriques, coniques, fendues, ...). L'utilisation de goupilles élastiques de type "Mécanindus" permet un démontage et un remontage aisé. Si le couple à transmettre s'avère trop important, on peut monter deux goupilles élastiques l'une dans l'autre. Le montage est alors dit "compound" c'est à dire "composé".

Dans les différents cas, les dimensions du trou de perçage sont précisées dans les catalogues ou bases de données informatiques des industriels.
