Clipsage des pièces élastiques

Clipsages à ergots

Les clipsages à ergots sont particulièrement courants aujourd’hui dans les différents appareillages de la vie quotidienne. Le dimensionnement de l’ergot est réalisé en élasticité avec des logiciels utilisant la méthode des éléments finis.

Exemple 1 :

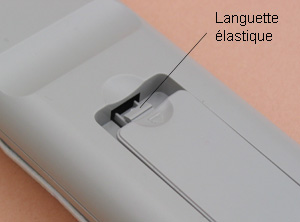

Fermeture par ergot déformable d'un logement pour piles d'une télécommande

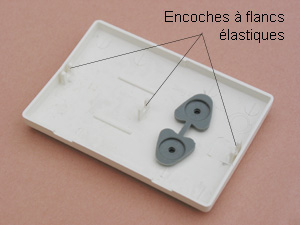

Exemple 2 : Télécommande de volet roulant

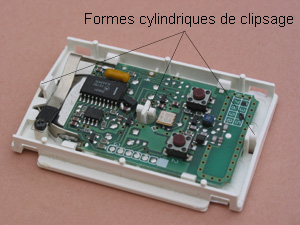

Les photos ci-dessous montrent le détail de l'encliquetage du couvercle sur le socle

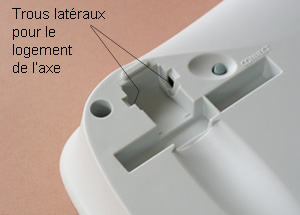

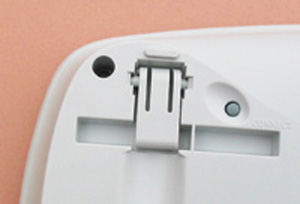

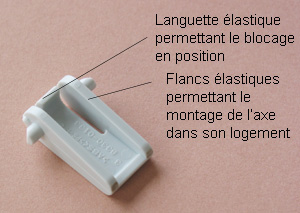

Exemple 3 : Pied amovible de clavier d'ordinateur avec verrouillage en position

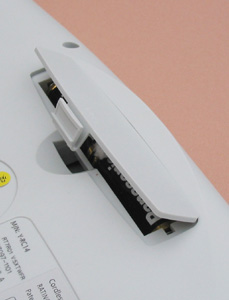

Exemple 4 : Fermeture clipsée d'un logement de pile (clavier d'ordinateur)

L'étude conduite à l'aide d'un logiciel utilisant la méthode des éléments finis (CosmosWorks) montre que pour un déplacement de 1,5 mm de l'extrémité de l'attache, l'arête se déplace d'environ 1,1 mm d'après le code de couleur, ce qui est supérieur au déplacement nécessaire.

Pour ce même déplacement, on note que la contrainte atteinte dans les parties fragiles de l'attache est très inférieure à la résistance élastique du matériau (76,5 N/mm²).

Il est nécessaire pour obtenir l'ouverture du couvercle que l'arête repérée sur le dessin ci-contre se déplace d'au moins 0,8 mm.

Déplacements
