Clipsage des pièces élastiques

 Clipsages cylindriques

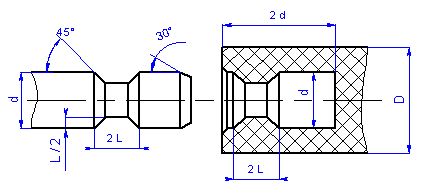

Dans un clipsage cylindrique (qui peut ou non laisser subsister un degré de liberté en rotation) une des deux pièces doit être déformable. Lors du montage la déformation ne doit pas engendrer de contraintes supérieures aux limites élastiques des matériaux, ce qui induit des pièces aux dimensions assez précises ou possédant une grande aptitude à la déformation élastique. Par ailleurs des précautions doivent être prises pour limiter les déformations locales et réduire les efforts de montage. Les angles, dans le sens du montage (et éventuellement dans celui du démontage si celui doit être envisagé), doivent rester inférieurs à 45 °. Le dessin ci-dessous montre quelques unes des proportions à respecter. La démontabilité est liée à l’angle d’encliquetage.
Encastrement entre un axe métallique et une pièce plastique

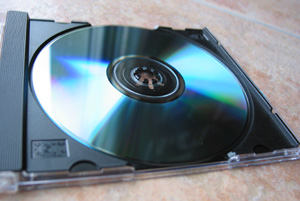

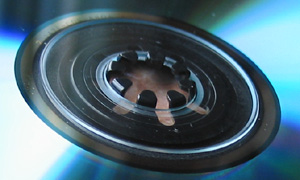

La photo ci-dessous montre le détail de l'encliquetage du CD sur le boitier

Exemple 1 : Fixation d'un CD dans un boitier de protection

Exemple 2 : Fixation d'une roue de panier dans une machine à laver la vaisselle

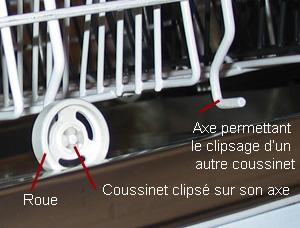

La roue est clipsée sur un coussinet, par déformation des ergots situés à l'extrémité du coussinet. Celui-ci est ensuite clipsé sur le panier à vaisselle.

Le diamètre intérieur de la roue est de 10 mm, le diamètre maximal des clips est de 11,5 mm il est donc nécessaire que les ergots se déplacent radialement de 0,75 mm. Lors d'une étude menée à l'aide d'un logiciel exploitant la méthode des éléments finis ,on vérifie que pour le déplacement imposé, les contraintes maximales sont très inférieures à la résistance élastique du matériau.

Déplacements
Contraintes
