Guidage en rotation par interposition de bagues de frottement

Ouvre-portail Dragon

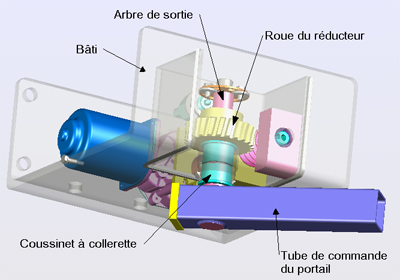

 Le guidage en rotation est assuré par l'intermédiaire de deux coussinets à collerette immobilisés, dans l'alésage qui les reçoit, à l'aide d'un ajustement serré (de type H7s7).

 Le positionnement axial est assuré par le contact des surfaces cylindriques complémentaires de l'arbre(en acier) et des coussinets

 Les poids des différentes pièces produisent un effort vertical sur l'arbre vers le bas, c'est pourquoi l'arrêt en translation principal est assuré par le contact entre la roue du réducteur et la collerette d'un des coussinets, tandis que dans la partie basse, il existe un jeu important entre l'autre collerette et la surface du tube de commande du portail.

 La précision du guidage est déterminée :

• par le jeu radial compris entre 20 et 62 microns (ajustement de type H7f7 entre arbre et coussinets)
• par le rapport  L_{ongueur de guidage} / D_iamètre  = 1,68

 La transmission des efforts radiaux (de l'ordre de 9500 N), la faible vitesse de glissement de l'arbre par rapport aux coussinets (V= 0,004 m/s) et le souci permanent du concepteur de réduire les pertes d'énergie par frottement ont conduits celui-ci à :

• choisir des dimensions de coussinets permettant de satisfaire au produit p.V
• choisir un  couple de matériaux : arbre en acier ( rugosité Ra = 0,8) et coussinets en alliage de cuivre, possédant de bonnes qualités frottantes
• opter pour à une lubrification à la graisse lors du montage

  Le guidage ne comporte aucun dispositif de protection et d'étanchéité vis à vis de l'environnement extérieur. Seules les caractéristiques mécaniques intrinsèques aux matériaux leur assurent une résistance aux agressions extérieures.
