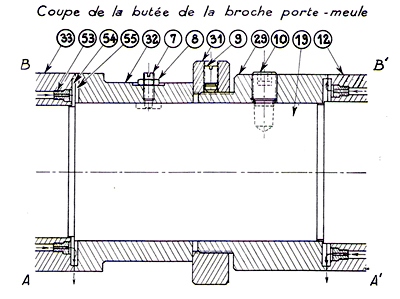

L'image ci-dessous représente le guidage d'une broche de rectifieuse Gendron. La broche 19 est guidée en rotation à l'aide de deux paliers hydrostatiques 12 et 33. Ce guidage possède une haute précision (axiale < 1 micron, radiale < 0,3 micron). Le facteur de frottement est compris entre 0,001 et 0,002.

 Les guidages en rotation par paliers hydrostatiques nécessite un dispositif d'alimentation pourvu d'une pompe haute pression. Le circuit d'alimentation se compose de :

 Les butées latérales à double effet réalisent les arrêts en transaltion. Elles sont constituées par un évidement cylindrique 54, de 1 mm de profondeur, éxécuté dans la tranche intérieure de chaque palier. Sur les bagues 29 et 32, liées complètement à la broche, est usiné un évidement de même profondeur. La chambre constituée par ces deux évidements, disposés l'un en face de l'autre, est alimentée en huile par les gicleurs 53. L'échappement se fait entre les deux surfaces qui limitent le palier et la bague.

• un accumulateur pour assurer l'alimentation des paliers en huile sous pression jusqu'à l'arrêt de la meule,
• un manomètre.

• un réservoir d'huile situé dans la tête porte-meule,
• une pompe à engrenages à deux étages aspiration refoulement, montée directement en bout d'arbre du moteur d'entraînement. Ce dernier est fixé sur le couvercle du réservoir,
• une valve de réglage de la pression d'alimentation,
• un filtre en toile métallique,
• un manocontacteur de démarrage du moteur de la tête porte-meule. Celui-ci ne peut se mettre en route que si les paliers sont sous pression de telle sorte que la broche soit isolée des paliers avant de commencer à tourner, évitant ainsi tout frottement sec au démarrage,
