Cas où la bague intérieure est montée serrée

Légende :      Serrage       Arrêt axial         Arrêt axial réglable

Cas des roulements adaptés aux charges radiales et axiales (roulements non démontables)

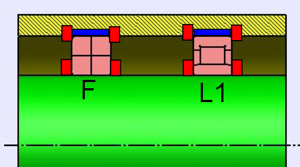

Positionnement de l'arbre par un palier	Positionnement de l'arbre par deux paliers
Pas de jeu axial	Jeu axial faible
Cas des roulements à contacts obliques ou à rouleaux coniques
Positionnement de l'arbre par un palier	Positionnement de l'arbre par deux paliers
Cette situation ne correspond à aucune réalité	Les bagues extérieures étant glissantes, c'est sur elles (chaque fois que cela est possible) que l'on installera le réglage du jeu axial ou celui de la précharge Compte tenu des directions des efforts transmissibles par les roulements le montage est dit en "X"
Cas des roulements à bagues extérieures libres axialement par rapport aux bagues intérieures On choisit une disposition de blocage axial adaptée aux types de roulements
Positionnement de l'arbre par un palier	Positionnement de l'arbre par deux paliers

 Cas où la bague extérieure est montée serrée

Légende :      Serrage       Arrêt axial         Arrêt axial réglable

Cas des roulements adaptés aux charges radiales et axiales (roulements non démontables)
Positionnement de l'arbre par un palier	Positionnement de l'arbre par deux paliers
Pas de jeu axial	Jeu axial faible
Cas des roulements à contacts obliques ou à rouleaux coniques
Positionnement de l'arbre par un palier	Positionnement de l'arbre par deux paliers
Cette situation ne correspond à aucune réalité technique.	Les bagues intérieures étant glissantes, c'est sur elles (chaque fois que cela est possible) que l'on installera le réglage du jeu axial ou de la précharge . Compte tenu des directions des efforts transmissibles par les roulements le montage est dit en "O"
Cas des roulements à bagues extérieures libres axialement par rapport aux bagues intérieures On choisit une disposition de blocage axial adaptée aux types de roulements
Positionnement de l'arbre par un palier	Positionnement de l'arbre par deux paliers
	Pas de solution typique.

Les roulements assurent le positionnement axial relatif de la partie tournante d'un organe par rapport à la partie fixe.

Deux architectures sont couramments rencontrées:

• Positionnement par un palier fixe, l'autre étant mobile.
• Positionnement par les deux paliers.

Les règles de fixation axiale des roulements dépendent du type de serrage préconisé par les règles de fixation radiale des roulements.

Un ajustement serré, est à lui seul, en général insuffisant pour immobiliser axialement une bague de roulement. Il est donc nécessaire de prévoir un dispositif de blocage approprié (au moins dans le sens où la charge est prépondérante).

Les règles de fixation axiale des roulements
