Dimensions des roulements

 Dimensions des roulements

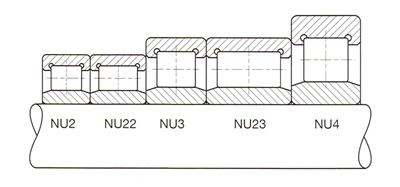

 Roulements à billes et à rouleaux cylindriques

Les dimensions d'encombrement d'un roulement sont :

• le diamètre intérieur de la bague intérieure : d
• le diamètre extérieur de la bague extérieure : D
• sa largueur : B

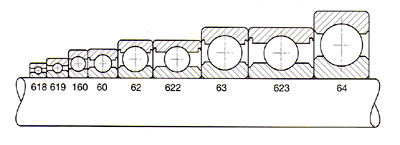

Pour un type de roulement donné, pour un même diamètre intérieur d, il existe plusieurs diamètres extérieurs D et plusieurs largeurs B.

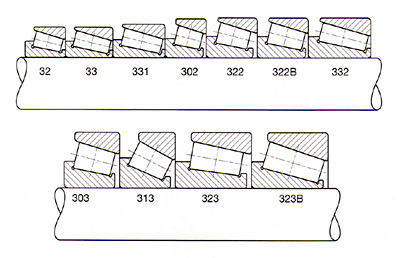

Illustration de diverses dimensions possibles (avec n° de série) pour un diamètre donné d de roulements à une rangée de rouleaux coniques (type 3 ou T).

On notera pour ce type de roulements, que l'angle d'inclinaison de l'axe des rouleaux peut être différent pour le même diamètre extérieur D. Cela correspond à des valeurs différentes du rapport entre charges axiales et radiales.

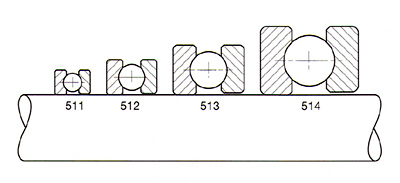

Illustration de diverses dimensions possibles (avec n° de série) pour un diamètre d donné de butées à billes à simple effet.

 Butées

 Pour les butées les dimensions, du fait de leur constitution, sont un peu différentes.

• On notera que     :     d < d1           et       D1 < D

La rondelle de dimension d est en contact avec l'arbre.
La rondelle de dimension D est en contact avec l'alésage.

 Roulements à rouleaux coniques

Les dimensions d'encombrement de ce type de roulement sont :

• le diamètre intérieur de la bague intérieure : d
• le diamètre extérieur de la bague extérieure : D
• sa largueur totale : T
• la largeur de chacune des bagues : B et C

La dimension "a", fonction de l'angle d'inclinaison des rouleaux, permet de situer le point d'application des charges sur le roulement.
