Guidages en translation à contact indirect par patins antifriction spécifiques

 Principe

Dans certains guidages, on réalise dans un matériau antifriction des patins aux formes spécifiques, adaptées au problème à résoudre.

L'exemple ci-contre présente un patin usiné en "Téflon" réalisant la partie femelle d'une queue d'aronde.

L'élasticité du matériau permet de prévoir un réglage des jeux internes par déformation d'une partie du patin.

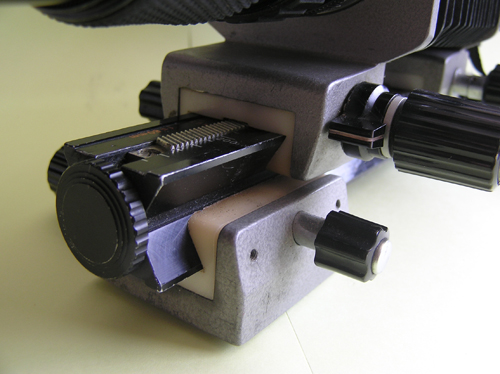

 Exemples d'un banc photographique

Le système de macrophotographie présenté doit respecter des contraintes de précision importantes. Par contre, les efforts supportés sont très faibles. Le choix d'un patin de queue d'aronde (double dans ce cas) en téflon permet de respecter les attentes de précision, de douceur dans les déplacement, de rattrappage des jeux et d'inaltérabilité.
