Axes de guidage cylindriques
(extraits documentation INA - www.ina.com/fr )

 Types d'axes standard

Acier traité rectifié 100 Cr 6
Qualité du diamètre :
Arbres pleins : h6
Arbres creux : h7

Dureté superficielle : 670 HV, 60 HRC
Matériaux :
Acier inoxydable (X 46 Cr 13, X 90 Cr Mo V 18)
avec charges réduites
Acier chromé
Acier non traité

 Réalisations standard

 Types de supports d'axe standard

 Spécifications géométriques des arbres

Bouts d'arbres avec taraudages axial ou radial
Chanfrein d'entrée de 1 à 2.5 mm

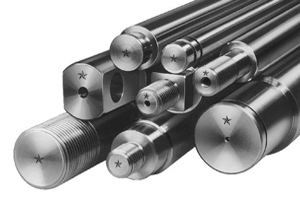

Bouts d'arbres spéciaux : filetage et six pans creux
épaulement usiné
filetage
rainurage radial
méplats
tenon et rou de passage

Supports continus :
Arbres vissés avec le support,
entraxe de 75 à 150 mm selon diamètres
Longueurs support : 4000 mm maxi

Rails montés :
Fixations conçues pour fixations par le dessous ou latérales
Fixation sur rail de guidage aluminium
(implantation dans architecture modulaire)
Longueurs montées : de 400 à 6000 mm

Supports d'extrémité :
Supports moulés en alliage de Zinc (Zamac) ou d'aluminium
liaison complète par pincement

Qualité diamètre :
Arbre plein : h6
Arbre creux : h7

Dureté superficielle :
Dureté Vickers : 60 HRC
Profondeur de dureté : de 0.4 à 2 mm

Spécifications géométriques :
Rectitude : 0.1/1000
Circularité : de 4 à 8 microns
Cylindricité : de 0.005 à 0.010 /1000
