Les fontes

Famille de matériau :Métaux

Classe de matériau :Les fontes

Structure chimique de base

Alliage de fer et de carbone dont le pourcentage de carbone est compris entre 1,67 % et 4,2 %.

Obtenues en sortie de hauts fourneaux sous forme d’un mélange de fer, de carbone, de silicium et de soufre, un premier affinage permet d’obtenir différentes catégories de fontes. On distingue principalement :

- Les fontes à graphite lamellaire (FGL) ou fontes grises, pour lesquelles le graphite se présente sous forme de fines lamelles.

- Les fontes à graphite sphéroïdal (FGS), obtenues par adjonction d’une faible quantité de magnésium avant moulage et dans lesquelles le graphite est présent sous forme de sphères ou nodules.

Désignation et principales nuances (NF EN 1561 à 1563)

Fontes à graphite lamellaire :

Après le préfixe EN, les fontes sont désignées par le symbole GJL suivi de la valeur en méga Pascal de la résistance à la rupture par extension.

Ex : EN-GJL 300

Fontes à graphite sphéroïdal :

Après le préfixe EN, les fontes sont désignées par le symbole (GJMW, GJMB, GJS) suivi de la valeur en méga Pascal de la résistance à la rupture par extension et du pourcentage de l’allongement après rupture.

Ex : EN-GJS-400-18

Propriétés générales

Fontes à graphite lamellaire :

Très économiques, elles se moulent et s’usinent facilement et présentent une bonne capacité d’amortissement des chocs et vibrations. Peu oxydables, elles ont un bon comportement à la compression et résistent bien à l’usure par frottement grâce à la présence du graphite

Elles peuvent être moulées et usinées.

Fontes à graphite sphéroïdal :

Plus légères, leur résistance mécanique est supérieure aux FGL dont elles conservent les propriétés.

Elles peuvent être moulées et usinées.

Formes marchandes

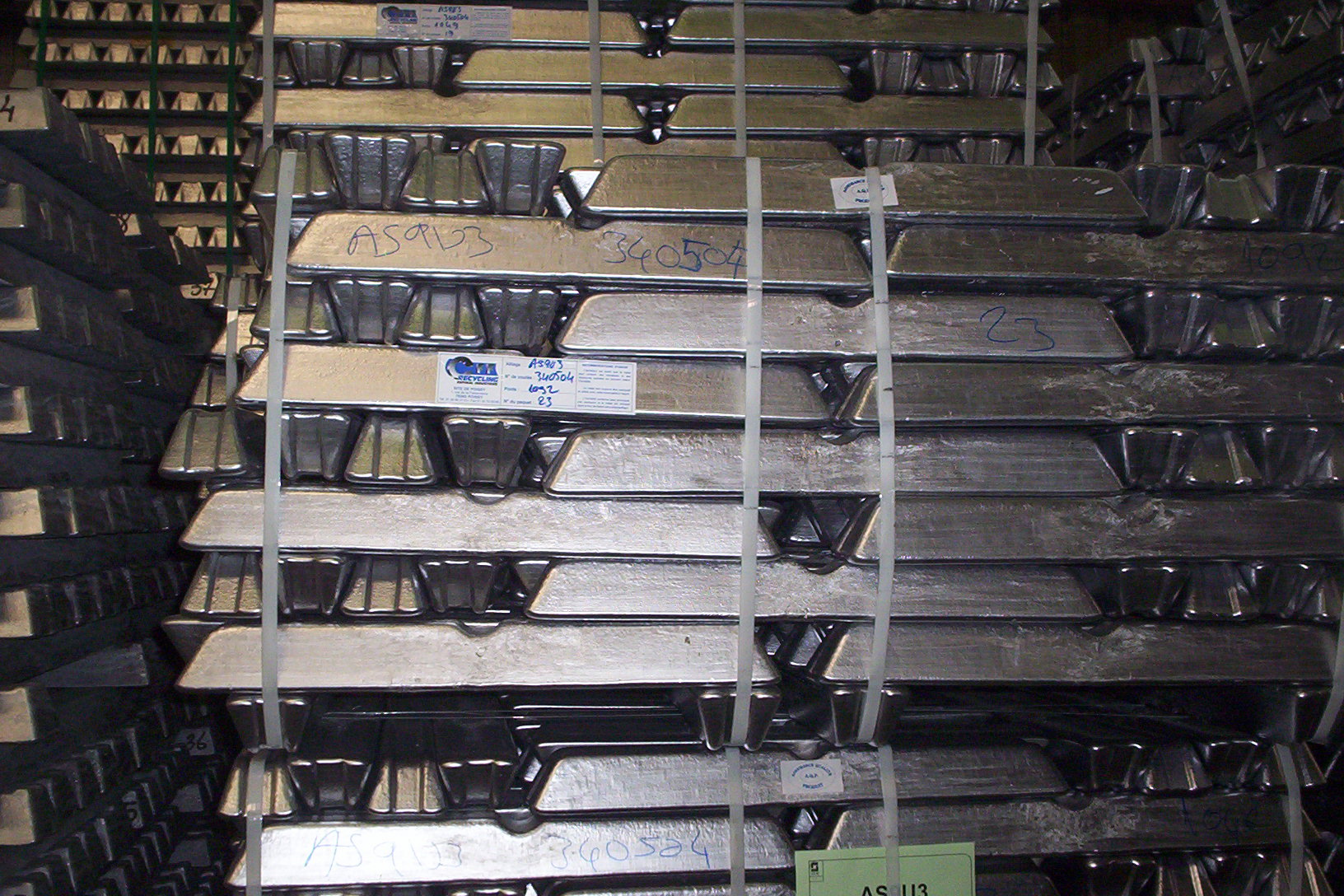

Lingots pour fonderie.

Exemples d’utilisation

Fontes à graphite lamellaire :

Bâtis, carters, blocs moteurs, supports…

Fontes à graphite sphéroïdal :

Pièces sollicitées: vilebrequins, culbuteurs, étriers, tuyauteries sous pression …
