Scanner

Dans le scanner l'entraînement du chariot est réalisé par une courroie plate sur laquelle il est attaché. On observe que la tension de la courroie est rendue quasiment indépendante de l'usure par un dispositif coulissant sur lequel est monté la poulie non motrice. La tension de pose est réglée par un ressort.

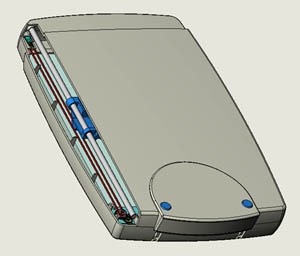

Vue de desous du scanner avec écorché partiel montrant le dispositif d'entrainement.

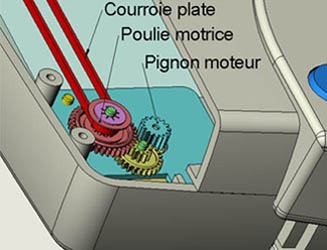

Détail de la partie motrice , réducteur à engrenages à deux étages et poulie motrice

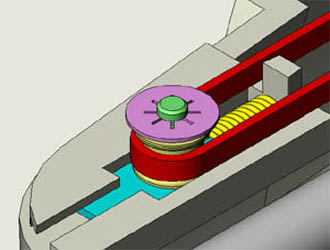

Détail de la poulie non motrice mobile en translation avec ressort pour tendre la courroie.
