Démarrage direct MCC

Pour les moteurs de faible puissance quelques centaines de watts, (grande majorité des moteurs embarqués alimentés de manière autonome) les pointes d’intensité sont admissibles. La pointe de courant au démarrage est la même que le moteur démarre à vide ou en charge. Il faut simplement remarquer que lors d’un démarrage en charge le couple résistant augmente le temps de mise en vitesse, la quantité de chaleur dissipée dans l’induit est donc plus grande.

En ce qui concerne les nombreux moteurs utilisés dans un véhicule

automobile ce phénomène reste sans importance.



    Principe



Le démarrage s’effectue directement sous tension nominale : Mise sous tension directe de l’induit, le moteur démarre sous pleine tension. Le flux magnétique (F) est constant.



  Caractéristiques

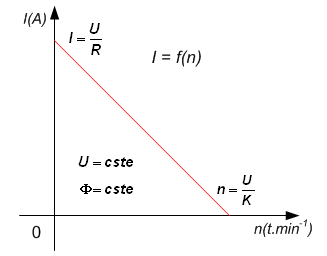

Allure de la caractéristique
Intensité - Vitesse

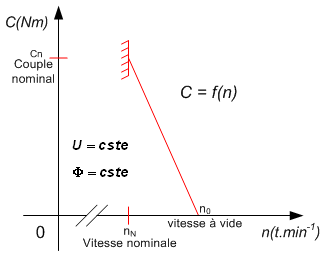

Allure de la caractéristique
Couple - Vitesse





Au démarrage l’induit est arrêté, la fem E est nulle, la tension appliquée aux bornes de l’induit fait que , le courant appelé est grand

Entre le fonctionnement à charge nominale où le couple a sa valeur nominale et la marche à vide (n0) où il est pratiquement nul la vitesse de rotation varie très peu



    Conclusions



Avantages

Inconvénients

Utilisations

· Simplicité de mise en œuvre
· Appareillage simple
·  Couple important au démarrage

·  Appel de courant important
· Pas de réglage de vitesse

· Petit outillage portatif
· Lève glace
· Moto ventilateur
· Essuie glace
· Réglage des sièges
· Etc..



Démarrage direct d'un moteur à courant continu à excitation constante



Cliquez sur l'image ci-contre pour accéder à l'exemple d'un démarreur automobile
