Circuit magnétique en empilage de tôles munies d’encoches
4 -
Serrage transversal par écrou.
5 -
Clavette d’entraînement en rotation du circuit magnétique.
6 -
Encoches recevant les conducteurs de l’induit
7 -
Trous de ventilation
Le flux est variable à chaque tour d’où la nécessité de feuilleter le circuit magnétique pour diminuer les pertes par hystérésis et courants de Foucault (tôle à 3% de Silicium, épaisseur 0.35mm).

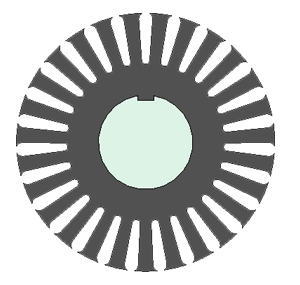

Exemple de tôle

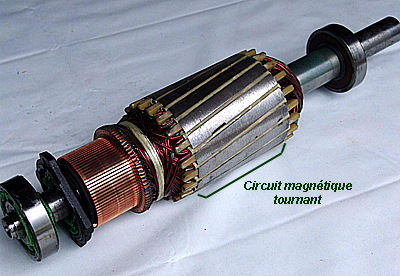

Circuit magnétique tournant d'un moteur CC

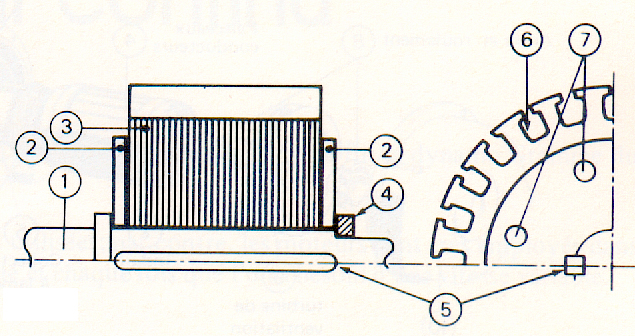

Le dessin ci-dessous présente les différentes parties d'un rotor de moteur à courant continu.
