Types d'enroulement

Différents types d'enroulements du rotor

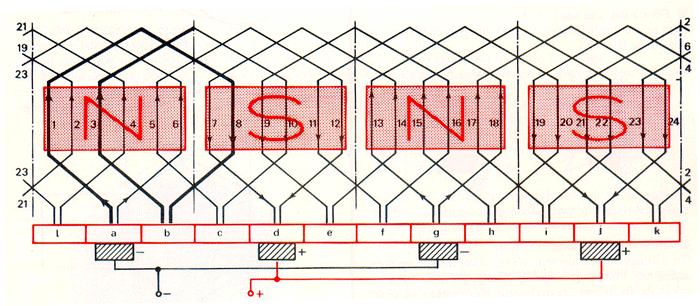

  Enroulement imbriqué

Les sections se chevauchent, on dit qu’elles s’imbriquent les unes dans les autres.



Exemple : Induit comportant 24 faisceaux, 12 lames au collecteur, pas arrière 7, pas avant 5. Pas résultant : 7-5=2

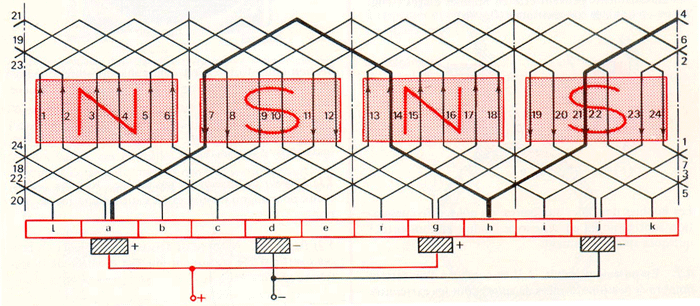

   Enroulement ondulé

C’est un enroulement en série, les sections sont reliées à la suite les unes des autres sans revenir en arrière ; il s’en suit une forme ondulée du bobinage sur le schéma panoramique


Exemple : Induit 24 faisceaux, 12 lames au collecteur, pas arrière : 7, pas avant : 7 Pas résultant :14.

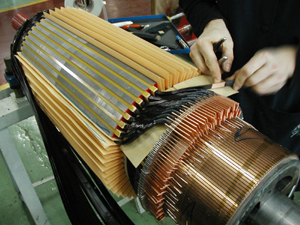

A gauche : enroulement en cours de réalisation

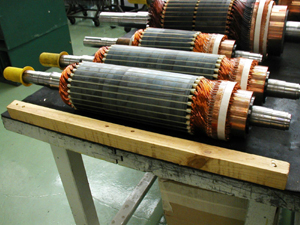

A droite : rotors en attente avant frettage et imprégnation
