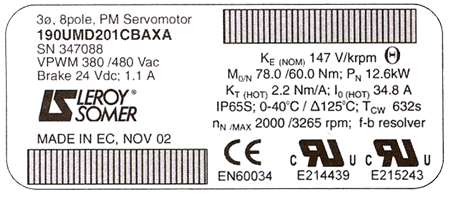

Plaque signalétique d'un moteur synchrone

Définition des symboles de la plaque signalétique

Symbole Définition 3 phases, 8 pôles Servomoteur PM Indique le nombre de pôles. Ce moteur a 8 pôles ou 4 paires de pôles. Sa vitesse nominale sera donc en tr/min : (1/60)x(nombre de paires de pôles). 190UMD201CBAXA Voir désignation complète du moteur. Noter que le X indique que le moteur est associé à un réducteur VPWM 380/480 Vac A utiliser avec un variateur MLI (modulation de largeur d’impulsions) avec une tension d’alimentation comprise dans la plage indiquée. Frein 24Vdc ; 1.1A Caractéristiques d’alimentation du frein. KE(nom)147V/kmin-1 Q Constante de tension (Ke)volt(rms)/k(min-1). Il s’agit de la tension efficace(rms) nécessaire pour entrainer l’arbre à 1000tr/min. Le rotor étant à une température de 25°C. MO/N 78.0/60.0Nm MO(couple au calage) = 78,0Nm. MN(couple nominal à vitesse nominale) = 60,0Nm PN 12.6kW PN (puissance à vitesse nominale) = 12.6kW. KT(chaud)2.2Nm/A ;IO(chaud) 34.8A KT (constante de couple) à la température de fonctionnement maximum =2.2Nm/A. IO(chaud) : (courant au calage à la température de fonctionnement maximum) = 34.8A Note : KT(nom) = KE(nom) / 60.5 Nm/A IP65S Indice de protection = IP65S (exclut le joint sur l’arbre). Classe d’isolation Θ Le bobinage est réalisé selon la norme classe H (180°C).

Symbole Définition 0-40°C/Δ 125°C Plage de température ambiante/échauffement du bobinage (delta) au-dessus de la température ambiante (à puissance maxi). TCW 632s Constante de temps thermique du bobinage. nN/max2000/3265min-1 nN (vitesse nominale) = 2000 tr.min-1 nMAX (vitesse maximum) = 3265 tr.min-1 (à vide ou faible couple). Note : La vitesse maximum donnée pour le moteur peut également être limitée par le choix du variateur. Resolver f-b Le capteur de position est un résolveur. Les autres types de capteur sont identifiés comme indiqué dans le tableau ci-dessous Type de codeur Désignation Résolveur « resolver » Incrémental 3000 3000ppt Incrémental 4096 4096ppt Codeur SLM1 SLM1 SLM2 SLM2 Sincos SCM60 512 SCM60 Sincos SCS60 512 SCS60 Incrémental 1000 1000ppt Incrémental 1024 1024ppt Incrémental 2000 2000ppt Incrémental 2048 2048ppt Incrémental 500 500ppt Codeur SLM3 SLM3 Sincos SRM50 1024 SRM50 Sincos SRS 50 1024 SRS50
