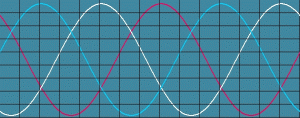

Trois enroulements géométriquement décalés de 120°, sont alimentés chacun par une des phases d'un réseau triphasé alternatif sinusoïdal. Les enroulements sont parcourus par des courants alternatifs présentant le même décalage électrique (120°) et qui produisent chacun un champ magnétique alternatif sinusoïdal.

 Création d'un champ magnétique dans une bobine

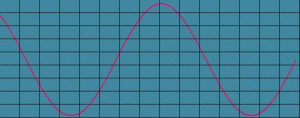

Une bobine (enroulement pour le moteur) parcouru par un courant alternatif sinusoïdal produit un champ magnétique alternatif sinusoïdal. Ce champ, toujours dirigé suivant le même axe, est maximal quand le courant dans l'enroulement est maximal.

L'animation ci-dessus montre le champ magnétique créé par chaque enroulement. L'intensité du champ magnétique est proportionnelle à l'intensité du courant électrique dans chaque bobine. La somme des vecteurs champ à tout instant donne un vecteur résultant (en rouge) qui tourne dans le sens des aiguilles d'une montre : c'est le champ tournant.

• Le module du champ tournant est constant pour une intensité I absorbée par le moteur.
• La vitesse de rotation du champ tournant est fonction de la fréquence d'alimentation des courants statoriques.

La vidéo ci-contre met en évidence le champ tournant créé dans le stator.

En alimentant le stator bobiné en courant triphasé alternatif, on constate que l'aiguille aimentée, placée en son centre, toune.

Cliquez sur l'image ci-contre pour voir l'expérience.
