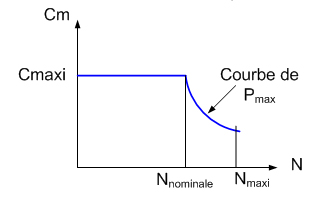

Les différents paramètres de fonctionnement admettent malgré tout des limites correspondant au tracé ci-contre :

• Il existe une intensité maximale correspondant à un échauffement acceptable.
• Il existe une vitesse de rotation maximale afin de limiter les efforts centrifuges sur les masses en mouvement.
• Il existe une tension U_max correspondant à la tension d'isolant entre les lames du collecteur.

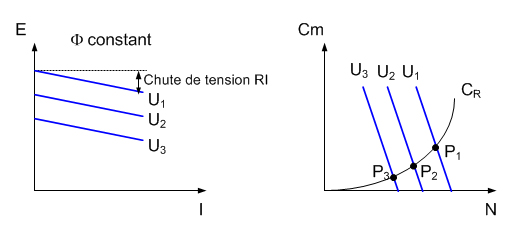

L'application des différentes formules régissant le fonctionnement du moteur assynchrone permet le tracé des courbes ci-contre.

Observations :

• La charge détermine le couple et fixe donc l'intensité I.
• La vitesse est réglée par la tension d'induit U.
• Le point de fonctionnement est toujours donnée par l'intersection de Cm et C_R.

Courbes représentatives du fonctionnement d'un moteur à courant continu
